logic转power时封装的问题.

录入:edatop.com    点击:
请教各位大侠,我在POWER PCB里layout的时候发现某一PCB封装有误,例如2PIN的插座,有CH,EH以及其他贴片形式的封装(1个原理图封装对应多个PCB封装).所以对原理图中的元件进行编辑,并设置了正确的封装,但是ECO TO PCB的时候却没有任何改变,请问怎样解决这样的问题???

删除多余的库,只保留一个。

谢谢,但是我那几个PCB封装在同一个PCB里面都要用到啊,还有别的方法吗?

PCB在ECO模式内删除错误的元件,LOGIC设置正确后,再从LOGIC里面ECO过来就正确了。

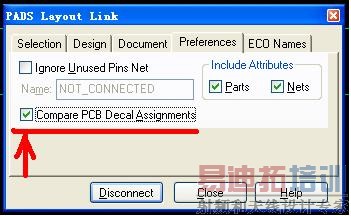

在原理图中,同一个元件有多个pcb封装(例如电阻有: 0603、0805、1206等等),但是又不是用统一的pcb封装(同-阻值的电阻在a处用1206,在b处用0603),你只要在原理图中设定对应元件的pcb封装为正确的,之后打开power logic 同power pcb的link,在下图的选项上勾选,之后再进行ECO TO PCB,好了的话通知一下

感谢ayywd,已经好了
