盲埋孔pcb输出钻孔文件
录入：edatop.com 点击：
输出1-2层盲孔时是按图1还是按图2？

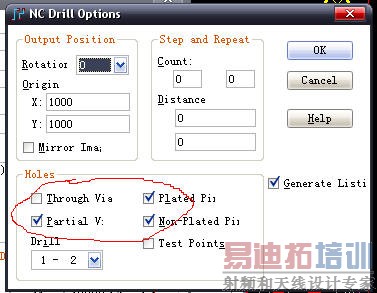

图1

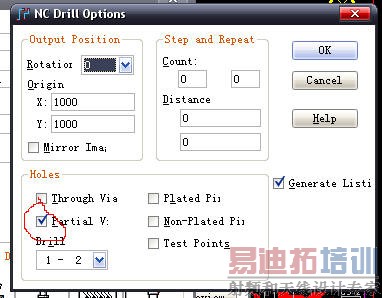

图2
图1
图2
看到有制板厂说是按图1方式。但看到pads盲埋孔教程里的图示是图2方式。
assembly层有何用处？给制板厂gerber文件时需要给出吗？板框在那一层里加进去？
按照图一就好了。
