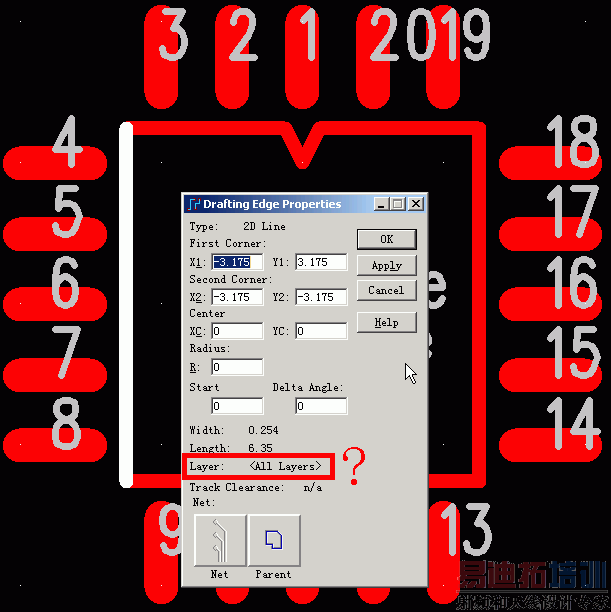

不明白为何做封装时,元件边框的“2D Line”必须放在“All Layers”?

录入:edatop.com    点击:
而不是放在“Silkscreen Top”?

我就放在丝印层,没关系的。

好的,谢谢啦

放在Silkscreen Top的不要之处是 它不做你元件的外框,那样当两个器件重叠的时候也不会报错。像楼主画的那个器件可能区别看不出来。但如果外框是画在最外面就很明显了。可以自己试试

啊?还有这种事?多谢指点,非常感谢!用PADS时间不长,才布几块板呢,以前都用Protel,总感觉这玩意有时怪怪的不可思议!不过为了这个软件,以前查过N多的帖子,都说好,呵呵,就算怪怪的也用吧,哈再次感谢!

器件外框,在top层画一封闭图形就好了。注意留好摆件安全距离
