如何以精确的坐标点移动物件?

录入:edatop.com    点击:

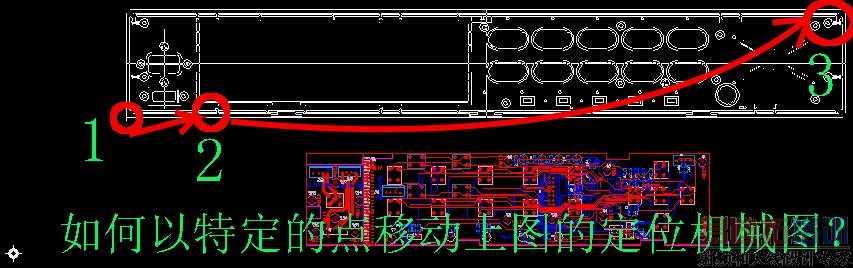

如何以精确的坐标点移动物件?如下图的图示说明。因为需要精确的移动以便对准孔位。但是很多时候总是以一个固定的坐标点移动,如图中的坐标点1.我要修改到以坐标点2为移动的基点,然后还需要以坐标点3为基点。怎么样在移动物体时指定一个精确的坐标?我在移动的时候不知鼠标怎么点击的,点了半天,终于由a基点改变到B基点,可是没有精确到B的坐标上,只是个大概。谢谢!注意:当然,理论上用随便一个坐标点移动都可以,但是在很多时候是不精确的并且图形随之缩小,看都看不清!

1.首先要使所要移动的成一体,如2D线类的先combine;2.再设原点:set origin;(这个步骤要吧设多次,你想以什么基点移动就在那设原点)3.通过上一步,就可以输入坐标来移动;

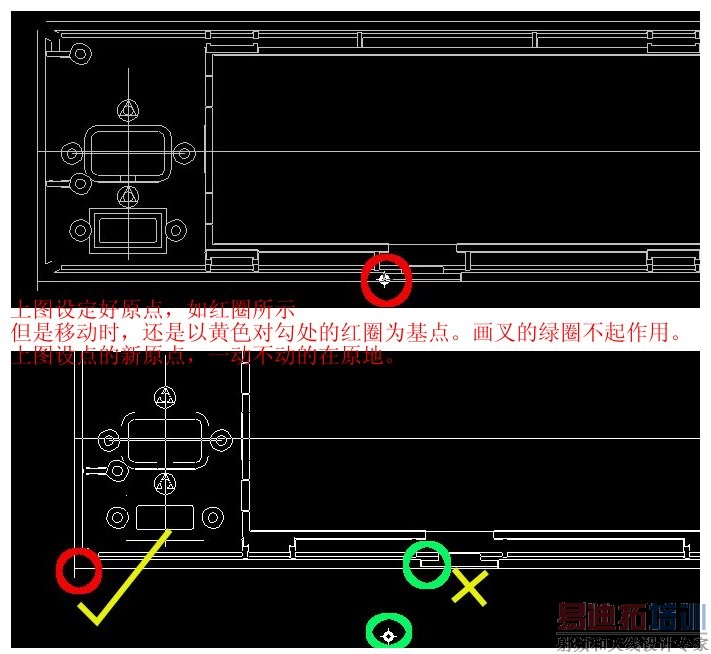

我已经将以上结合单独放在了Screen Top上。这就去试一试!谢谢!试的结果如下,楼上的所述的办法不行,请看图片说明就明白是这么回事了。如何进行基点的精确移动呢?

已经解决,
1.首先要使所要移动的成一体,如2D线类的先combine;
2.再设原点:set origin;(这个步骤要吧设多次,你想以什么基点移动就在那设原点)
3.通过上一步,就可以输入坐标来移动;
注意的地方是,设置菜单下的“设置原点”跟右键菜单中的“设置原点”区别很大。
“设置”setup菜单下的那个设置原点操作,是针对整个设计窗口,整个工作区域的原点。
而右键菜单中的,是针对你选择的这个特定的物体,设置它的原点。
所以,假如这两个“设置原点”搞错了,就达不到目的。

何必那么麻烦,如图设置一下:

设置为以指针坐标为移动基点。
1、先如图设置
2、查看要移动的图形的基点坐标a,记下。
3、查看基点要移动的目标坐标b,记下。
4、框选要移动的图形,使用s命令定位a,ctrl+x
5、s命令定位到b,ctrl+v,回车就OK了。当然,先设置移动的目标坐标为原点也可以,到时就不用记坐标b了

drywell,谢谢你!提供了另外一种方法!2楼的朋友涉及的方法也可行的,但是要注意我4楼所说的两处区别。
