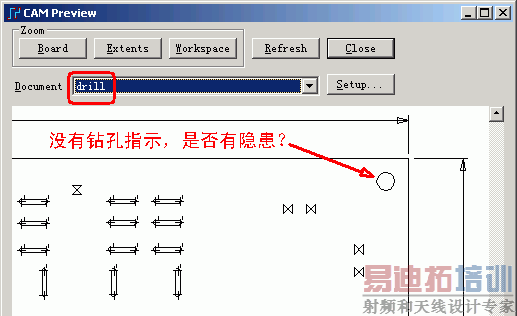

我的定位孔都是"Board Outline"的属性，但钻孔预览中没有打标记，是不
录入：edatop.com 点击：
之前做过几块板子也都是这么干的，呵呵，做回来也对，是不是PCB厂家帮助处理了？我发给他们的也都是Gerber文件。指点一下，这样做是不是错误的？
