如何检查orcad capture cis和pads layout 2007是否同步?

录入:edatop.com    点击:
用orcad画的原理图,用pads layout画PCB,是别人画的,请问该如何检查原理图与PCB文件是否同步?望高人详细讲述

有没有高人露面帮帮我啊~~~

可以的,

3楼能否详细说说呢

真的没有人吗?

要用pcbnavigator来关联。

6楼的说说具体怎么弄?不用pcbnavigator行吗?我只是检查核对就行了

怎样让ORCAD原理图封装与PCB库中的封装同步呢?

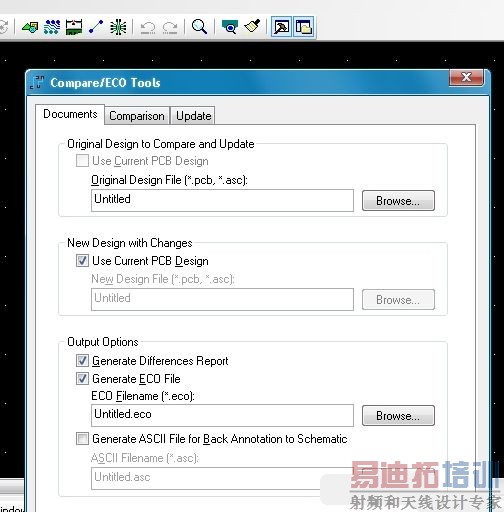

那就分别在ORCAD和PADS中产生ASC网表,然后比较这两个网表的不同。方法是在PADS中用其COMPARE/ECO功能。
