32768的那种晶体没有地引脚,如何制作封装使外壳接地而不报错?

录入:edatop.com    点击:

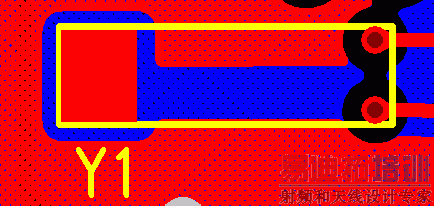

就上面那样的,如何能使外壳接地呢?是不是必须得做成三引脚的?

把y1上的焊盘定义成地就行了

多谢了,看来得把它看作3引脚器件!谢谢楼上啦
