异形焊盘问题,

录入:edatop.com    点击:
这个东西在2005里是怎么做出来的?

这是一个元件,4个焊盘。

没看明白焊盘到底是什么样子的,是长方形的吗

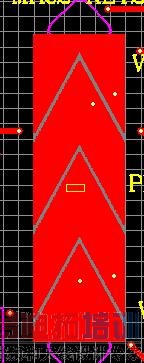

4个焊盘,靠3个箭头一样的东西隔开。

zhege一般是触摸键里面用的,我是用铜皮做的,在给它添加属性即可

在库里面做4个焊盘,再画4个图中的shape,结合到一起就可以了。

这种只好用shape来做了

不怎么样啊,BS一下!


我画了焊盘和钢皮,为什么合并不了?请高手指教
