附件的PCB的drc错误应该怎么解决,谢谢了

录入:edatop.com    点击:

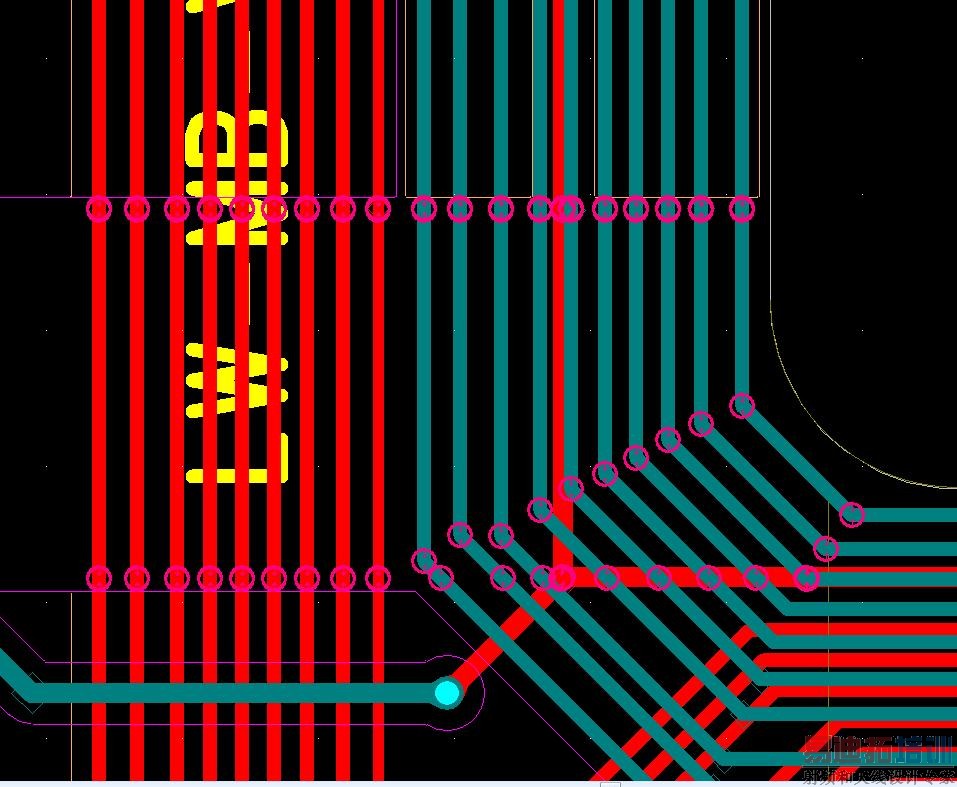

刚学powerpcb,不知怎么解决,请各位帮帮忙,谢谢了
7klFsOmM.rar

沙发

老大打不开啊!我的是PADS2005你导出ASC文件,我来给你看看.xh-lxh@163.com

安全间距不对 注意是在DRO 状态下 走的吧

把图中的中文字干掉就好了:就是下边两行:“此区域背面元件高度小于3mm”“此区域背面元件高度小于1.8mm”累死我了以后别把结构给你的资料放在走线层会给你带来无尽的麻烦。

同意

这跟文字没有关系,是软件bug问题。我用PADS2007打开,在导出pads2005sp2或sp1都可以。我导出sp2解决上面兄弟提出的问题。

为什么是BUG?你为什么要导出?就不能用2007解决吗?我不用导出就可以解决的。还是那句:按照系统默认的层去放置2D线、文字等资料,否则会给你带来麻烦的。
