NE5532设计的小功率电路及耳机放大器

     NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。

　　说到小功率的耳放，不得不提到20世纪的运放之皇NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。

　　一、原理分析

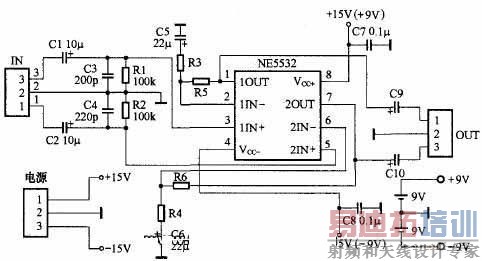

　　NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100KΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。

　　在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件

　　二、PCB绘制

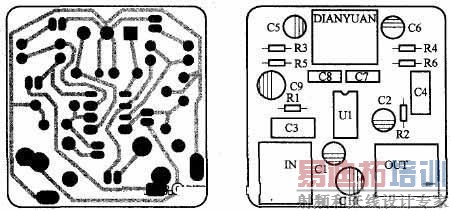

　　笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。将所有的元器件留有空间、整齐排位，并看上去还很和谐。

　　三、选材

　　对于材料的选取，相信各地的朋友都有不同的渠道，因为笔者在重庆主城区，元器件比较好采购，这次除了买新的元件外，还买了些旧的补品，用了不足10元。

　　1．极性电容：选用品牌ELNA，C1(C2)选10 uF/50V，C5(C6)选100 uF/50V，C9(C10)可以选47 uF～220 uF。本人三版都用47 uF，没有影响，大家可以自行改动。

　　2．无极性电容：购买时最好配对，笔者选用了二手的德国WIMA和瑞典EVOX白色方块MMK薄膜电容。C3(C4)为200pF (或220pF)，C7(C8)为0.1 uF。

　　3．NE5532：选用美国Signetics公司生产的NE5532，俗称为大S5532，是众多生产5532的厂家中声音最好听的一款(早已经停产多年)，是当年的四大王牌运放之首。笔者只找到了二手的，大家如果找不到，选PHILIP的也可以，当然陶封的也不错。

　　4．所有的电阻一律用五环的金属膜电阻，笔者收藏的国产大红袍也上用了，不再详述。

　　5．电路用的覆铜板是捡的边角料(听说别人以前是拿来做电视机电路板用的，相信不会很差，厚度也够了)。

　　四、加工

　　在准备充分以后，该制作PCB了，关于手工制板的方法很多，比如专用的刻板机(有条件的学校才有，成本高，但制板的质量也最高)，常用的方法有感光制板和热转印。由于笔者手头的材料有限，所以就使用热转印的方法。在此建议大家：在PCB腐蚀完毕并且吹干后，最好先打孔，然后用沙纸磨亮，再涂上松香兑酒精的溶液，这样既可以助焊，又可以防氧化。

　　PCB做好后可以开始焊接了，原则是先焊电阻，再焊电容，三下五除二就焊接完毕了。值得提醒的是：我的PCB输入、输出是选用的这种插件，但在实际中，因为外壳的原因，我没有将插件直接焊在PCB上，有材料且动手能力强的朋友可以自己动手专门做一个外壳。

　　五 美化外观

　　焊接完毕后，先进行调试，按前面的方法调试满意后，就该装箱了。翻箱倒柜，终于找到一个盒子，是以前买U盘时的金属包装盒，上面有个透明的窗口做观赏窗，布置好位置就拿去打孔了。很多朋友喜欢听纯音，就没有使用音量电位器，所以笔者没有画在板子上，如果有朋友希望像笔者一样加个音量电位器，电位器为双50kΩ，接法很简单。

　　供电方面，喜欢用稳压电源的朋友电压应调到双15V左右效果会很好，笔者用的是两个9V的干电池，主要是为了方便。

　　盖上盒子，这款小耳放就可以走马上任了，其效果要比以前制作的好得多，且音域更宽、音质更柔和。这样简单的电路，有兴趣的朋友不妨试试。
