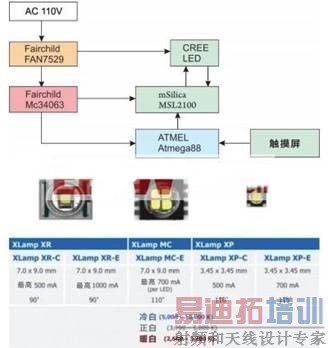

LED台灯完整解决方案

LED Driver : MSL2100(可支持LED单色至三色电源控制)8通道LED驱动控制器

MSL2100 是整合高电流8并联的串行LED 驱动器。它使用1MHz I2C 相容串行接口，用以控制亮度和错误侦测。 每通道1%(最大)准确度的定电流(最高达1A)来驱动外部N通道MOSFET。MSL2100有3个直流变压器控制输出允许一个MSL2100控制3个不同电源供应器给3个颜色的LED串行。每个通道可用于任一种颜色LED。使用8位PWM控制调整每串LED电流。另外，6位整体控制亮度经由缓存器设定或由PWM脚允许明暗控制。6 位DAC在各通道提供64阶输出电流的模式控制。

MSL2100使用SourcePower控制专利提供LED驱动力并适用于控制DC-DC变压器。这提供最佳化电压净空高度使功率损失减到最小同时维持LED电流准确性。在LCD TV和TFT监视器面板应用方面，MSL2100同步PWM亮度微调使用一个固定DLL乘法器供给影像倍数频率的更新率。这还允许背光是在影像空白期间补偿电源释放期和减少热。逐步采用电路相位移动PWM在负载LED瞬变时减少电源变化改进影像画质。MSL2100以开路、短路和温度条件的错误监视为特色，这错误状态可通过I2C/SMBus读取 。它支持I2C读/写并且广播指令允许多个MSL2100s 同时动作。每个MSL2100有16个可选择的位址，允许多个装置操作在相同串行接口。

MSL2100内部有资料不会流失的内存，所以不需要在系统里配有微处理器就能运作。这可以降低系统成本和复杂性。多个驱动芯片的输出能相互分享，以便增强电流的携带能力，可以在系统上所有的设定加载缓存器。另外，mSilica公司的LED驱动芯片还有 Smartwire接口，可以不间断地将LED特性的数据即时在串联的LED驱动芯片和直流电源转化器之间传输。Smartwire可以根据环境的变化和LED的老化来调节及最佳化LED的驱动电压。

FAN7529：AD-DC的PFC控制器

FAN7529采用可变导通时间控制方法(variable on-time control method)，以达到业界领先的总体谐波失真性能(THD)， 即使在265Vac输入和25%负载的情况下，THD也是小于10%，具有出色的系统可靠性。此外， 这款IC还可将输入电压的检测损耗减少至100mW左右，以满足待机功耗规范。 与市场上的无源解决方案和同类控制器相比，FAN7529高度集成的PFC(功率因数校正)控制器可省去一些外围器件，有助于设计人员减少器件数目及节省系统成本。

MC34063：DC-DC转换器

MC34063，是一个低价位的DC-DC交换式转换IC，IC内建有温度补偿基准、脉宽调制控制振荡器、比较器、驱动器和大电流输出开关，能输出1.5A的开关电流。它能使用最少的外接元件构成稳压、降压、升压，甚至还可以转成负向电压。虽然它的效率还不算很高(80%~85%)，但电路简单、成本低廉、温升低，被广泛应用在许多电源转换用途上。
