pads2005 sp2 走线技巧？
录入：edatop.com 点击：

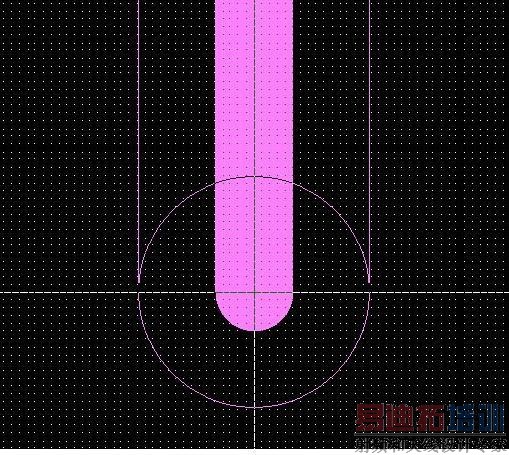

好久没画板了，最近走线中碰到几个问题，请教一下各位大虾。1、做0.1mm的镭射孔，焊盘最小可以做到多少？0.2？0.25？2、pads中走线是否可以达到如图效果，可以显示安全间距，隐约记得以前有人这么操作过。3、只要一打开“on-line DRC”，就不能走新的线，但是可以改已经花好的线，间距应该是没有超，不知为什么？谢谢赐教！
1.0.25MM;2.在Router可以.3.没碰到过这样的问题,如果没有违反规则,是可以重新走线及修改的.
谢谢。1、追问一句，如果作0.2/0.3的过孔的椭圆形环，做在0.33BGA的pad上，是否会影响品质？2、请问确信layout里不能设置吗？你手头或者论坛里是否有Router的快速上手指南。
