内层分割的一点区别
录入:edatop.com 点击:

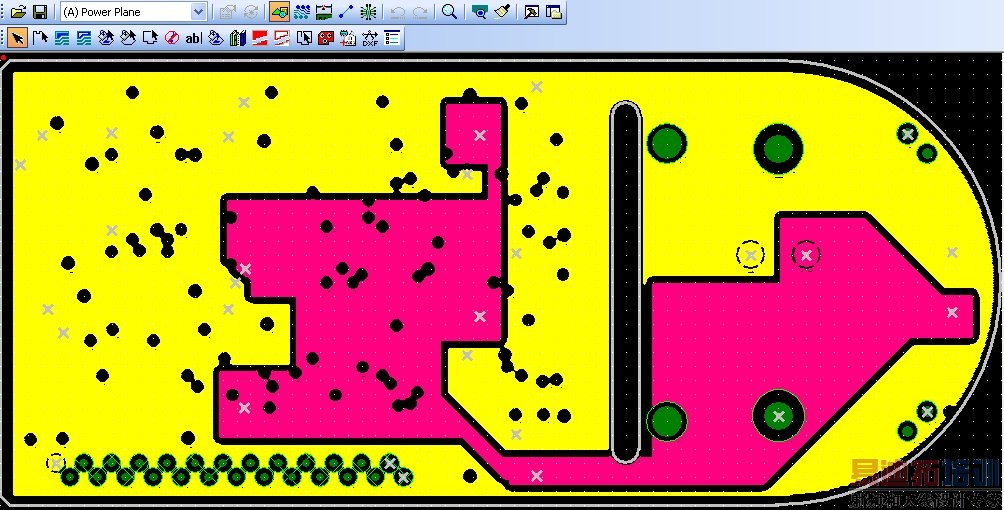

如下面的两个图。我拿PADS安装路径下自带的例子文件动了割了两刀。有个疑问,先看图:如下图,我是用黑圈中的命令分割的粉色区域,这个命令使得粉色区域跟原来的黄色大片区域各自有一段靠近板子边沿。
如下图,用“Plane Area”命令把大块的黄色区域割出来,接着继续用“Plane Area”把下图被黄色区域包围的粉色区域割出来。
请问:1,以上两种做法有什么区别?Auot Plane separate和“Plane Area”区别是什么?仅仅是一个能靠着板边,一个被大区域包围?2,我想设置黄色区域跟粉色区域的间距,如何设置?谢谢!
如下图,用“Plane Area”命令把大块的黄色区域割出来,接着继续用“Plane Area”把下图被黄色区域包围的粉色区域割出来。
请问:1,以上两种做法有什么区别?Auot Plane separate和“Plane Area”区别是什么?仅仅是一个能靠着板边,一个被大区域包围?2,我想设置黄色区域跟粉色区域的间距,如何设置?谢谢!
自己已经把问题2解决了,如下去设置,红色圈出区域是设定值的地方。
设置为50与25两种情况的效果图如下:
没用过内层分割,我都是大框套小框多的。第二个问题用到了条件规则。
我都是大框套小框做的
谢谢xfcy!第2个问题我自己弄明白了,如2楼所示。“都是大框套小框做的”,我记下了。
