一个ORCAD生成网络后导入POWERPCB的奇怪问题:
录入:edatop.com 点击:

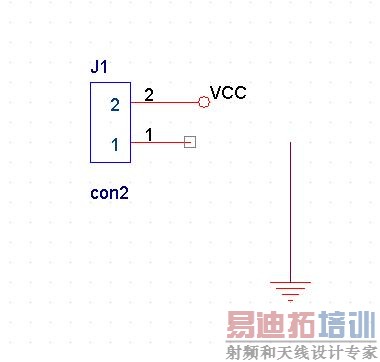

请教一个ORCAD生成网络后导入POWERPCB的奇怪问题:1。将原来已经作好的设计。要做一个小修改,即:将J1-1和GND断开。
2。重新生成网络。在网络表中可以看到GND中没了J1-1。
3。但把网络导入到PCB中,该J1-1依然和GND连接。
4。做连接性检查,不报错。问题是:1。为什么导入的网络表中GND中已经和J1-1断开了,但PCB中还依然在呢?2。检查错误为何不报错?连接性检查的根据是什么?
2。重新生成网络。在网络表中可以看到GND中没了J1-1。
3。但把网络导入到PCB中,该J1-1依然和GND连接。
4。做连接性检查,不报错。问题是:1。为什么导入的网络表中GND中已经和J1-1断开了,但PCB中还依然在呢?2。检查错误为何不报错?连接性检查的根据是什么?
你可以比较一下前后的网表,然后ECO更新一下即可。
直接导入是不太可靠
包括属性、封装等在某种条件下不会改变
ECO最可靠
具体是怎样做的啊?我要怎样才能保证是最新的网络连接呢?麻烦告诉哈.谢谢了!
