一个原理图的疑问

可以做个元件放上去

好傻呀，这个都要在原理图上画上去吗？只在PCB里面加上就行了呗。

把定位孔的part属性改为非eco registered part ，eco更改的话，也不会掉。

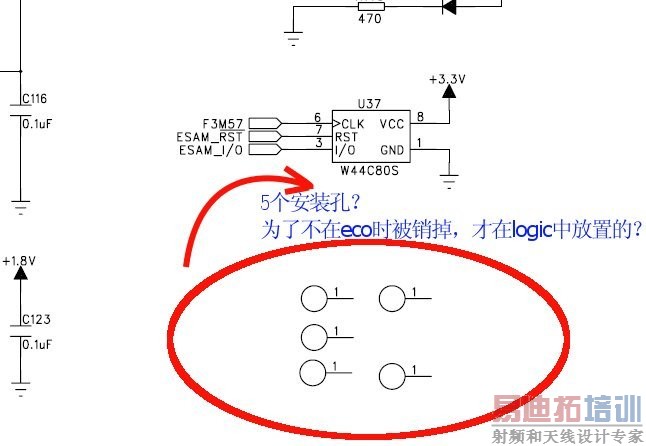

我觉得你没有仔细看懂我的那张图片。tdjfnwxf 领会了我的意思，他给你回话了。我的图片中说到的eco就是tdjfnwxf 的“一同步你做的定位孔就会完部没有了”的意思。

xfcy，也就是说，有两种办法：1，像你说的“把定位孔的part属性改为非eco registered part ，eco更改的话，也不会掉”。2，在Logic原理图中像图片中那样加入，就不会被ECO掉了。对吗？谢谢！同时谢谢2楼说的“可以做个元件放上去”。不过2楼说的有点歧义，你的本意应该是“可以像图中那样做个logic封装放到原理图中，然后再在PCB中把做的这个元件放上去”

自己顶！

我说的就那个意思。不用在原理图里画上去，在PCB里加上就行了，并且把定位孔的part属性改为非eco registered part ，随便你怎么同步，都不会掉！

谢谢！
