丝印宽度可以调的吗？跟焊盘连在一起了怎么办？

录入：edatop.com 点击：

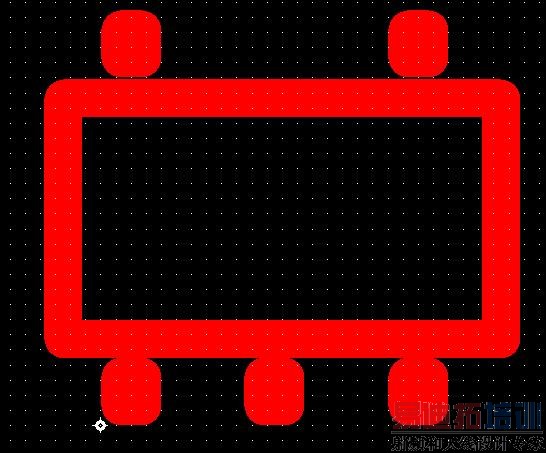

软件PADS LAYOUT，画封装的时候是按照TOP－23封装规格来画的，可是画出来之后发现丝印跟引脚焊盘几乎连在一起了，我算了一下丝印的宽度，0.22mm,而焊盘的尺寸才0.4×0.45mm，感觉丝印线真的太大了，怎么办呢？

另外一个担心的是即使可以调整丝印线的宽度，也怕调整的太小，到时候受生产厂商的工艺限制而不能印刷上去。

在属性里面修改

改细点儿

调整到4-6MIL都可以的。

那我可以把丝印画的比实际的元件尺寸大一点吗？（为了不与terminal连在一起）

丝印和pad靠近没有影响啊！

按照这个步骤操作,容易更改.

把2D line 线宽改小
