pads layout中怎么查看PCB板的厚度？
录入：edatop.com 点击：

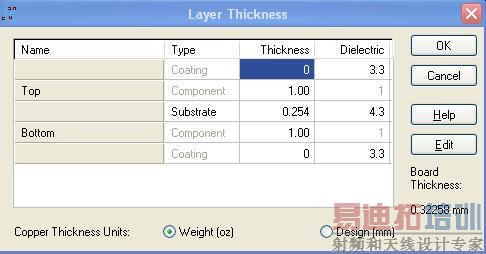

如图，是我在pads layout 2007中执行setup-layer definition命令后弹出的layers setup对话框中再点击thickness按钮，弹出layer thickness对话框，如下图，图中右下角的board thickness：0.32258mm是指我的整块电路板的厚度吗？（不包括元器件），如果是的话，会不会太薄了？
就是板的厚度,事实上2层板你也不必在这里去设定板厚,只要做的时候告诉厂家你想要的板厚就行了
板的厚度你说了算。你把那个0.254改成你需要的就好了
这些都不用设定的，洗板的时候告诉厂家你要多厚的，什么工艺的，比如说板厚1.2mm，FR-4基板，喷锡、裸铜或者化金，是否全部过孔都要阻焊之类的就可以了，剩下的板厂会帮你搞定，有时间到我的blog.sina.com/edatrain看看，交流一下。
