求助,锁VIA时

录入:edatop.com    点击:

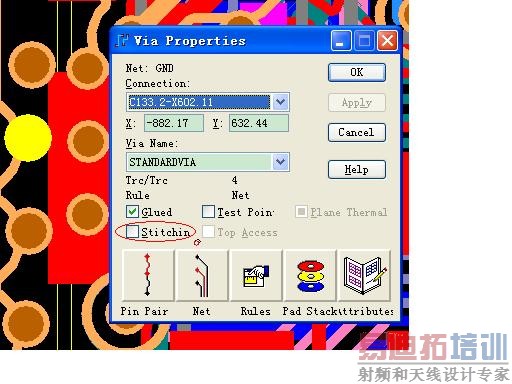

请教红色框里是代表什么意思呢?有知道的,还请告之,小女子感激不尽!

这个就是如果你勾选了这个后,那个器件或者孔是没有办法点中的,相当一个保护

是这样吗?


我知道上面的GLUED 是打胶固定元件,下面的这个不知道什么意思,

一般的走线上放过孔这个stitching没有很大意义。但是如果你如果是单独放过孔(不在走线上,一般用作连接地层或电源层),就得选这个属性了。
俗称钉子?这是我的理解,还请高人指正。

嗯,楼上兄台所说确是有理还有人有什么看法吗?

分割层是用的,

就是2楼跟6楼的意思吧,我感觉他们都说对了。

这个问题我知道。大家试一下就知道了。我们在多层板时,需要放置过孔,最简单的方法就是复制过孔进行放置,例如复制地的过孔进行放置,放10个这样的过孔,但我们有时想删除其中一个,这时你不选中STITCHIN项,PADS就把你所复制的10个过孔全都删除。只有选中改项,删除其中一个时,其他的不会被删除。大家可以试试。我试了。
