如何制作这种形状的焊盘?

录入:edatop.com    点击:

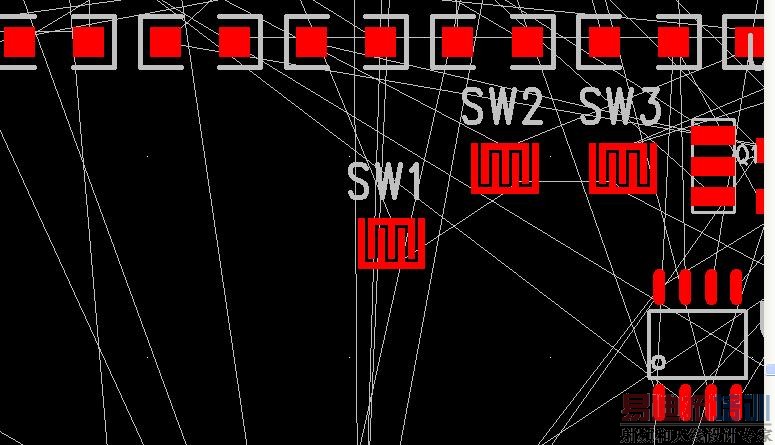

如何用PADS制作这种形状的焊盘?就是图中的SW1、SW2和SW3,但不能够用几个矩形的焊盘拼凑出来一个。

这有什么难的,给spec,用铜皮组合不就可以了

用shape画出形状,然后与焊盘结合就可以了

能否说得再详细一些?我是初学者,不是特别懂

用铜做的不是有缝隙吗?

好像不是实心的

学习了 但不知道怎么做 希高人指点

再打一个焊盘在上面在组合一下

这种铜皮有什么作用啊?

估计是开关,莓看见是sw吗

俗名叫:金手指.实际上就是游戏机或者是摇控器上面的按键开关
