一个4层板输出Gerber的问题.
录入：edatop.com 点击：

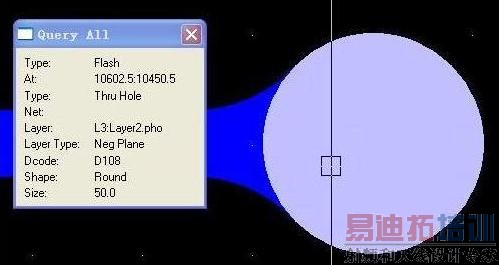

设置via时已经将layer_25设置成了100mils(pad为50mils),可是出gerber时,在GND层(负片)却只是看到这个50mils的pad.请问是不是哪里可能设置错误,还是需要作其它的什么设置,或者直接显示就是这样?
好像PADS2005提供的sample文件previewsplit.pcb都是一样的,不知是何原因?
