如何显示PADS中的via?

录入:edatop.com    点击:

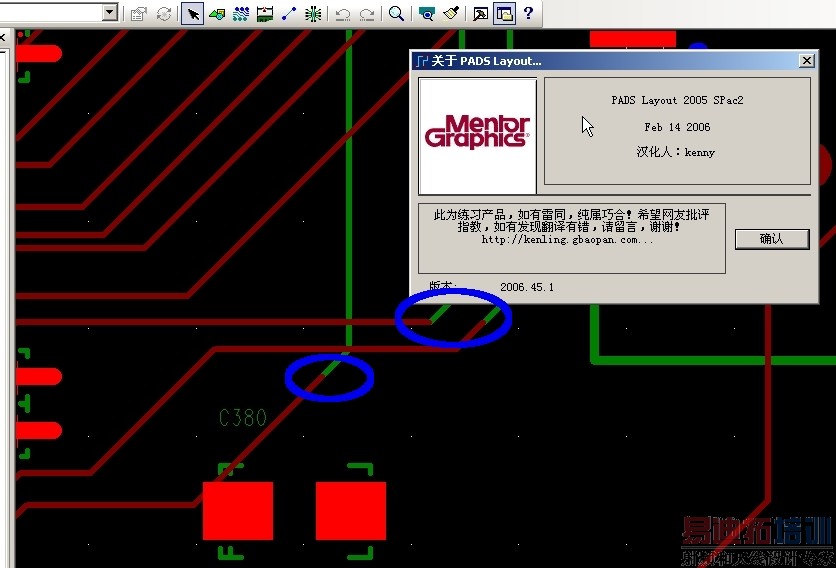

如何显示PADS中的via?如图。篮圈是有一个via的,现在看不见的状态。鼠标所指的框体给出了我使用的pads版本。谢谢!

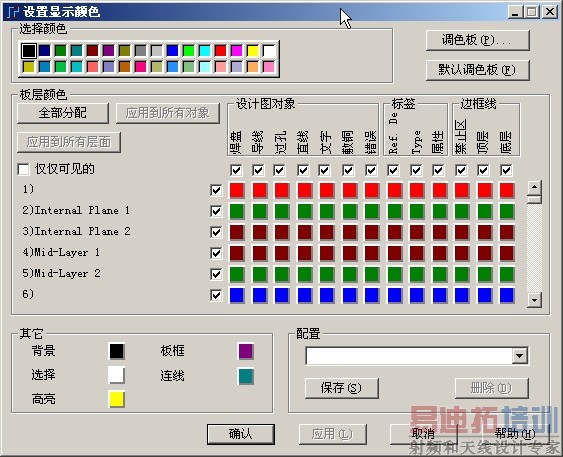

另外,再给大家帮助我的时候的一些附加信息,如下图的设置。

你在截图时把最关键的部分丢了,使我不能确认问题的原因。你试一下,直接输入“L1”,回车,刷新一下显示,应该好了

楼上的,不行啊,L1只是换层,不能解决问题。还有其他的办法?

不知道当前显示是哪层,也不知道过孔是怎么做的,这个问题是不可能做分析的。出现这个问题过孔没做好的可能性很大。

当前显示的是top层,top层没有名字的,如第二张贴图所示。显示任何一层,都不行……

UP UP UP

是PROTEL转过来的吧,因为你的PROTEL没有网络属性所以没有过孔

你发到我的邮箱。我帮你看看。tianyekp@163.com

谢谢大家!bs1234,这个是公司的秘密,不能外发,对不起啊!

学习中。
