有没有画过TMS320C6416的板子的啊?

录入:edatop.com    点击:

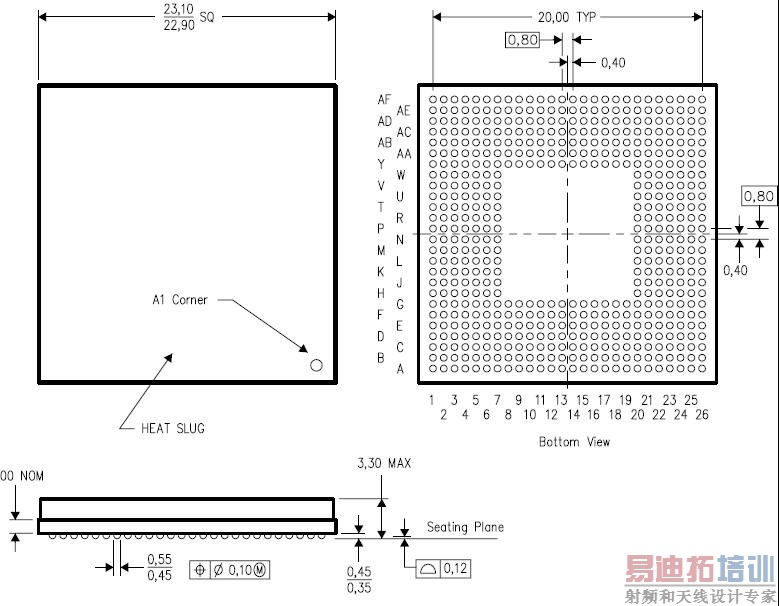

封装是bga-532的,脚间距好小,用多少mil的线宽和线距合适啊?下面是封装的图

单位是mm请大侠指教一下,第一次化bga的,没头绪呢。

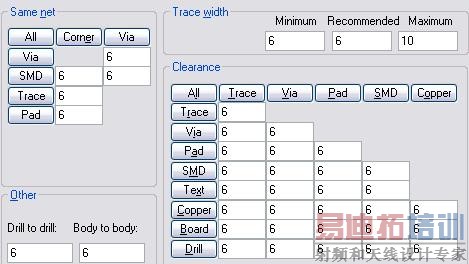

没人回帖啊。说下我的封装吧,bga封装是我自己做的,引脚焊盘中心距如图为0.8mm,焊盘直径为最小的0.45mm,这样两脚间只有0.8-0.45=0.35mm的距离,换算成mil为13.779mil我设的线宽为6mil,线距为6milrules规则如下图

按照上面的rules走线的话,线就拉不出来了。请大侠赐教啊。急

6416和6455一样,BGA之间间距0.8mm,把BGA做成0.4mm的,走线和间距按照5mil来做就可以了,完全没问题

学习了 谢谢

5mil,5mil的规则就可以了,都是那么做的

3楼的大侠,做成5mil的话成本好像很高的样子,我也是想把BGA是焊盘做小点,如果按照走线和间距6mil来做,那BGA就要做成0.34的,这样的方案能行么?还请指点下,谢谢oh,对了,还补充问一句,这个BGA走线的via过孔用多大的合适呢?

为啥没人呢?麻烦有人知道的话指点一哈列。BGA过孔用多大的啊?谢谢

就没有人指点下啊。我真的需要知道列。扇出的过孔用多大呢,还有如何扇出呢?
