用OLE方式产生的pcb图可以有元件标号吗?

录入:edatop.com    点击:
由powerlogic的电路图通过OLE方式在powerpcb中产生的pcb图,只有元件标号,例如R1、C1,而没有元件的大小数值,例如1k、1uf,而电路图中都是既有标号又有大小的,请问如何才能把元件数值也在pcb中显示出来?

我也想知道。

我也想知道

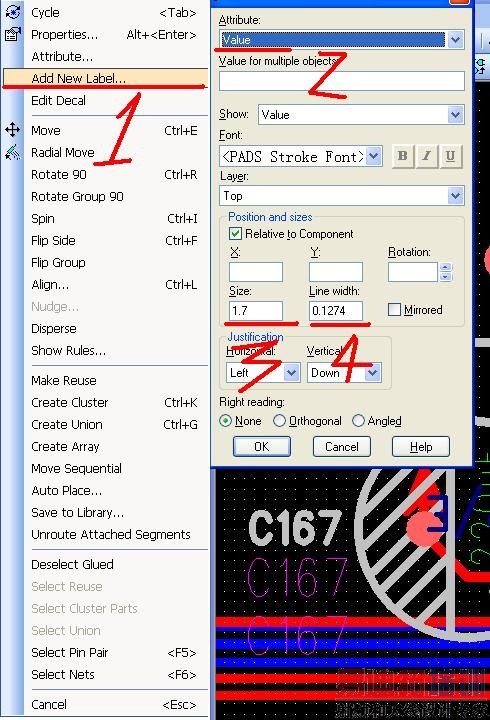

选择全部元件,右键,参考下图,1.2都要做(2选的位置是你存放参数的地方),3.4可以不修改,一般我会改为1.5/.012。统一标号的大小。可以吗?好了要知会一声
