带USB接口的PCM2702声卡制作

       声卡不再是一个复杂的问题。如果您使用Burr Brown的/德州仪器的芯片PCM2702，您可以创建一个功能齐全的USB声卡。此声卡可以从USB端口供电，并有一个立体声输出。你不需要安装任何Windows XP和Vista的驱动程序，因为他们已经在里面。这是真正的即插即用。

　　几个月前，我所看到的DAC的USB声卡。

　　说明

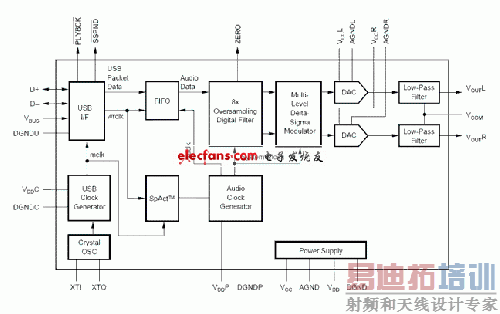

　　这方面的建设的核心是16位立体声数字至模拟转换器带USB接口的PCM2702。

　　PCM2702只需要一些额外的零件工作。的原理并不复杂。声卡可以直接从USB端口(跳线W1)或外部电源(跳线W3)供电。PCM2702需要两个电源(3V - 3.6V)3.3V和5V(4.5V - 5.5V)。我用固定输出电压为3.3V的LDO TPS76733Q(IO2)和可调输出电压为5V(IO3)的LDO TPS76701Q。两个LDO是由TI公司生产的，我用这个，因为我已经在我的抽屉里。可用于任何类似的LDO。IO3的输出电压应设置为比输入电压低一点点，让LDO的良好稳定，在我的情况下输出电压设定为4.8V。输出电压可设置可调电阻R33。在电源电压低的情况下，IO3可以短接跳线W3的 。LED D3 signalizes电源。

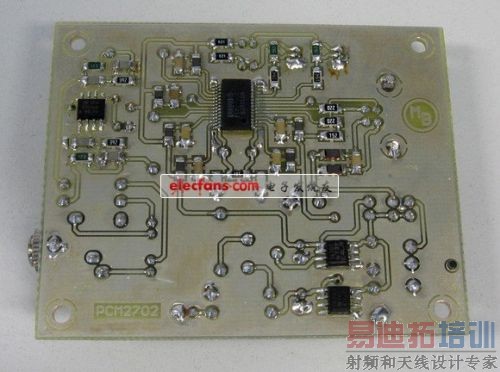

　　组装顶面

　　小磁珠是摆在所有电源引脚PCM2702的USB VBUS和GND。这些小珠子减少高频率的嗡嗡声。我有一个问题，在当地商店里找到这个小的贴片磁珠，但最后，我从旧硬盘驱动器获得其中的几个。他们完全没有必要，你可以使用欧姆的电阻为零，而不是他们。

　　低通滤波器输出信号路径是摆在降低采样频率。一个OPA2353UA双运算放大器配置为一个立体声二阶低通滤波器。LED二极管D1亮起时PCM2702次从USB总线上接收到的音频数据。USB总线挂起的PCM2702音频数据传输时，LED二极管D2点亮。示意图

　　声卡的原理与PCM2702

　　印刷电路板

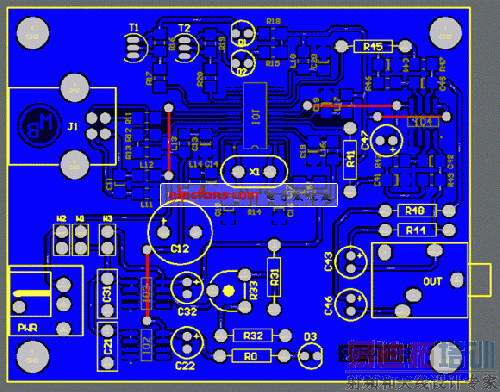

印刷电路板组装图

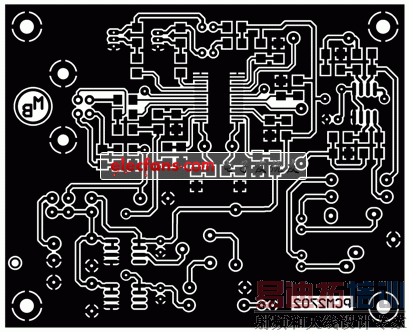

　　PCB

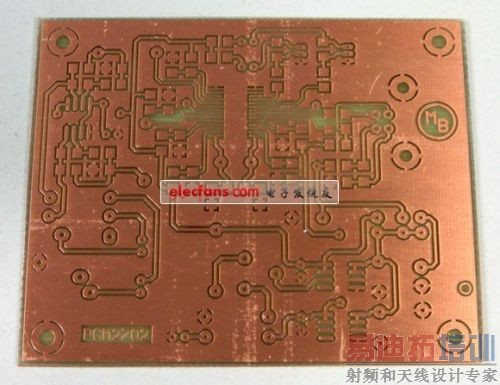

　　底部的PCB(单面PCB，标准蚀刻法)

　　组装底部

　　结论

　　该电路工作得很好。我只是短路晶体在焊接，使电路工作，但取出后，短期内开始工作的声卡 。我已经测试在Windows 2000，XP和Vista。它的作品中提到的所有系统。在作业系统的驱动程序，所以声卡是准备在几秒钟后，您 将它连接。在写这文章，我发现，PCM2702是现在不建议用于新设计，但TI提供更好的解决方案。PCM2704，PCM2705，PCM2702相同的功能，但他们包括输出滤波器。他们都能够直接驱动耳机。通过SPI总线在PCM2705或PCM2704按钮，可以控制音量和静音 。PCM2704和PCM2705是在TSSOP28封装。PCM2706 PCM2704和PCM2707，以PCM2705是相似的，但除了他们I2S总线 。PCM2706和PCM2707是采用TQFP32封装。我建议新的设计(看看TI网页)使用这些新的芯片 。
