电源模块应用测试

1.直流输出模块电源纹波和噪声测试

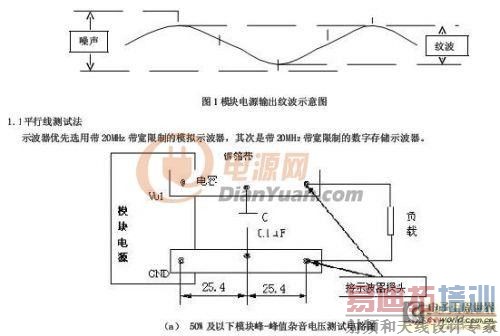

直流输出模块电源的输出纹波包含共模和差模两部分，差模纹波又包括开关频率的纹波和远高于开关频率的高频噪声，如图1所示。前者主要由开关频率及谐波组成，后者主要由功率开关器件快速的电压和电流变化产生，这两者都是需要检测的信号。共模噪声是由于接地点电位差的存在造成的输出纹波，这种信号沿输出线同向流动，最终在负载上转换为差模信号影响系统的工作，同样的原理，在测试时，如果探头两根信号线的阻抗不同，共模信号同样会转变成差模信号，影响真实的纹波。共模信号与接地方式有很大关系，可以通过滤波措施进行抑制，不属于模块电源的纹波测试范围，这里只介绍差模纹波的测试方法。

小功率模块(=50W）输出管脚接平行铜箔带，后接电容，使用20MHz 带宽示波器测试并记录输出端的峰-峰值杂音电压；两平行铜箔带的长度为51mm和76mm（2inch和3inch）之间，两平行铜箔带的之间的距离为2.54mm(0.1inch)；C焊接点的位置与模块输出端子的距离为25.4mm(1inch)，示波器探头接点如图（a）所示，测试点距模块输出端子51mm左右，铜箔带的厚度和宽度（指两平行铜箔带之和）保证电压降小于2%。

大功率模块(>50W）输出管脚接平行铜箔带，后接电容，使用20MHz 带宽示波器测试并记录输出端的峰-峰值杂音电压；两平行铜箔带的长度为51mm和76mm（2inch和3inch）之间，两平行铜箔带的之间的距离为 2.54mm(0.1inch)；C1焊接点的位置与模块模块输出端子的距离为25.4mm(1inch)，C2焊接点与示波器探头的距离为 12.7mm，C1为1 F的聚酯电容或瓷片电容（X7R或X5R 类型的）C2为10 F 的钽电容。示波器探头点如图（b）所示，测试点距模块输出端子51mm左右，铜箔带的厚度和宽度（指两平行铜箔带之和）保证电压降小于2%。

⑵缓慢调节输出负载，从0调到额定负载，在输出端的峰-峰值杂音电压达到最大值时记录下来；⑶ 将输入电压调节为最大值和最小值，负载在空满载范围内变化时，测试并记录峰-峰值杂音电压的最大值；⑷取所有测试值中最大值作为峰-峰值杂音电压。这一测试方法被大多数模块电源制造商接受，在条件允许的情况下优先选用这一测试方案。
