PCB Design Guide 分享

录入:edatop.com    点击:

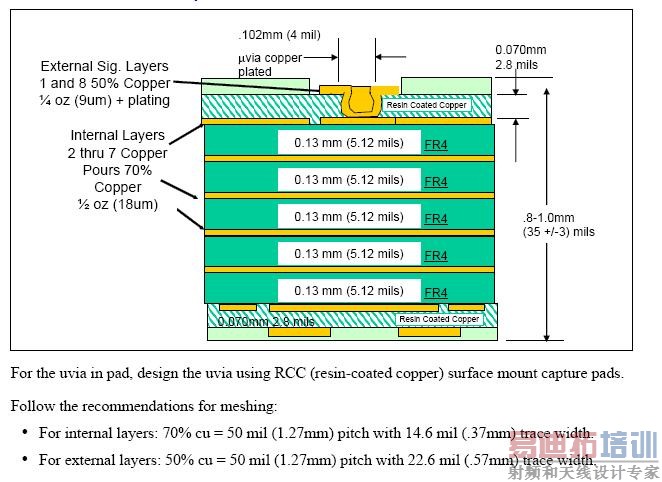

在PCB Design Guide里面For internal layers: 70% cu = 50 mil (1.27mm) pitch with 14.6 mil (.37mm) trace width这句话是什么意思,看了半天还是很迷惑,请高手指教!

有高手指教吗,很想知道啊?

可能要连系上下文才可以理解!
