敷铜弹出therm.err
录入:edatop.com 点击:
PADS LAYOUT中敷铜,弹出下面的提示:
THERMAL RELIEF ERRORS REPORT -- 5.pcb -- Wed Nov 05 10:47:19 2008
Drilled pads with Nondrilled pads with
less than 50% thermal extensions less than 50% thermal extensionsReport of Thermal Spokes Generator.On Top:
U1.19 (1268.04, 148.3) # = 0
U1.21 (1338.12, 167.99) # = 0
U1.16 (1268.04, 207.36) # = 1
C9.1 (1571.26, 32.57) # = 0
C11.1 (963.78, 352.04) # = 1
C10.1 (1573.6, 122.78) # = 0
C17.2 (-576.87, 33.48) # = 0Total Drilled pads: 0 Total Nondrilled pads: 7我仔细检查了图中所列出的元件,发现它们都有跟整块铜皮连接啊~~~那个0和1分别表示什么意思呢?
THERMAL RELIEF ERRORS REPORT -- 5.pcb -- Wed Nov 05 10:47:19 2008
Drilled pads with Nondrilled pads with
less than 50% thermal extensions less than 50% thermal extensionsReport of Thermal Spokes Generator.On Top:
U1.19 (1268.04, 148.3) # = 0
U1.21 (1338.12, 167.99) # = 0
U1.16 (1268.04, 207.36) # = 1
C9.1 (1571.26, 32.57) # = 0
C11.1 (963.78, 352.04) # = 1
C10.1 (1573.6, 122.78) # = 0
C17.2 (-576.87, 33.48) # = 0Total Drilled pads: 0 Total Nondrilled pads: 7我仔细检查了图中所列出的元件,发现它们都有跟整块铜皮连接啊~~~那个0和1分别表示什么意思呢?
确定都连上了吗,可是明明说你没有连上,或者没有完全连上的嘛
我看了很多遍了,没看出什么问题来啊,请问这样子制出来的板会有问题吗?
查drc连接性,如果没错误出现就没问题了
查了,没有错误,在verify design里面查的
貌似ok了!
谢谢,那我就发出去做板了

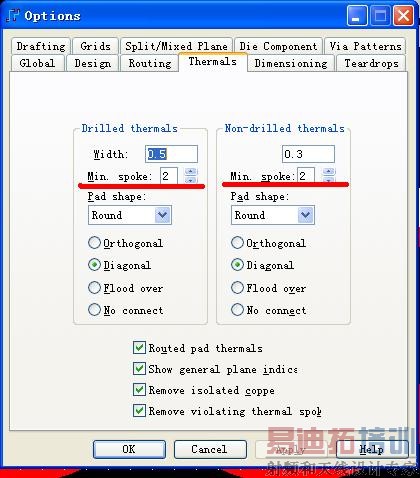

0,表示该脚没有与网络联上,必须仔细的查,放大地看1,表示该脚通过一个seg联到网上了,可以不理会;也可以按下图中红线标志的项目改为1,就不会出现1的问题看你的是非插件元件的焊盘连接出问题了,应该是方形焊盘
