这个东西是怎么回事?大家看看(图)
录入:edatop.com 点击:

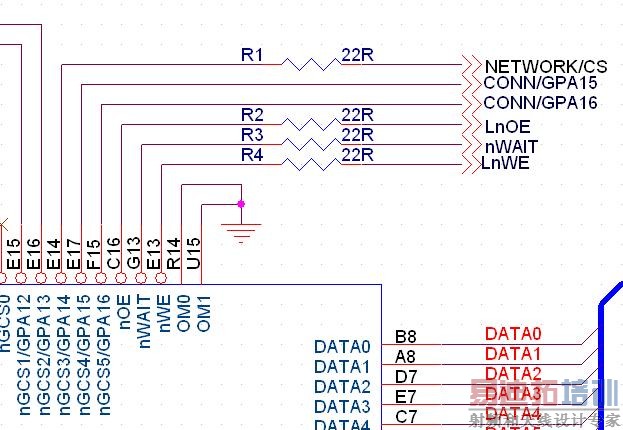

下图是原理图,可以看到R1-R4是独立的电阻

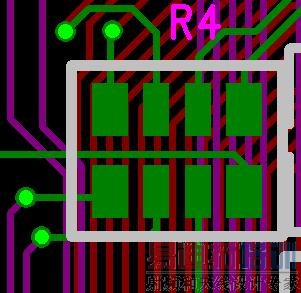

然后下图是PADS LAYOUT中的图,可以看到R1-R4居然组合成一个名字叫R4的元件了(PCB不是我画的)!这是怎么回事?这样做有什么作用?!

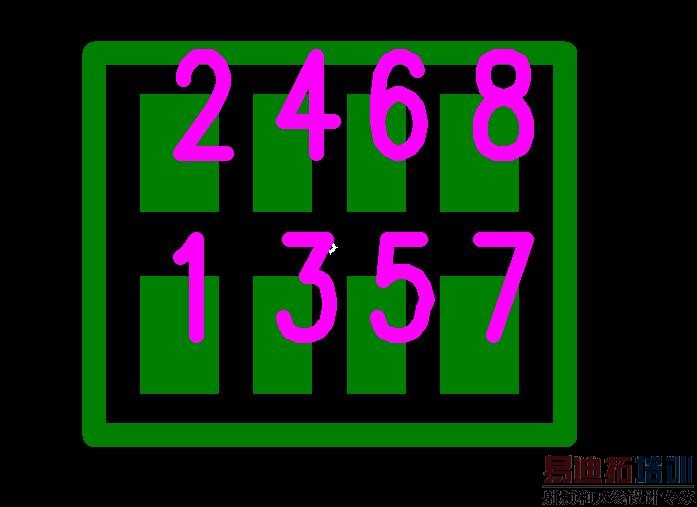

于是我选定它,发现只能在select component时才能选中它,select union下也不能选定。下图是它的封装,百思不得其解!
然后下图是PADS LAYOUT中的图,可以看到R1-R4居然组合成一个名字叫R4的元件了(PCB不是我画的)!这是怎么回事?这样做有什么作用?!
于是我选定它,发现只能在select component时才能选中它,select union下也不能选定。下图是它的封装,百思不得其解!
我的疑问是:为什么原理图中四个独立的电阻在PCB中要组合成一个元件呢?组合成这样有什么作用?又是如何组合的?
这应该是把单个的电阻,合在一起组成排阻的形式而已,用工程更改的形式把单个电阻进行转换而已。
排阻对EMI的抗体更强点
见过用这种排组的

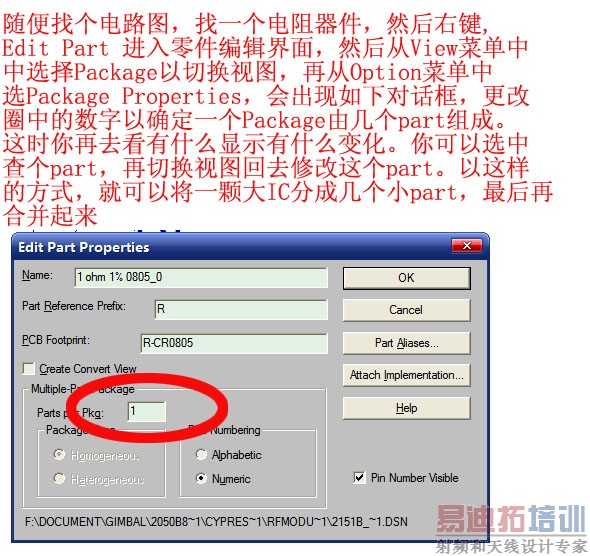

很简单吧 在做原理图 零件库的时候 增加4个GATE 然后CAE Decal 1里增加相同的CAE DECAL就可以了 注意不是4个CAE DECAL
楼上正解。
不错
