PCB短路的方法
录入:edatop.com 点击:
大家好,PCB做好后要做一个短路点,但因为在检查的时候又不报错,所以有时会忘记,那位高手有好的方法指点一下。谢谢!
在要短路的地方放一条二维线,在出GERBER的时候把LINES打上钩,那样也许可以!
可以是可以,但也会忘记
不太明白你的意思。通常做法是PCB上放个短路塞插座元件。
放个0603的元件位,在锡膏掩膜层整个开孔覆盖两个焊盘,印锡的时候就会自动短路了,
4楼的兄弟我做的是高精度板不可能用插座的。5楼的是不是说把做在盘的中间在加一层不开天窗。

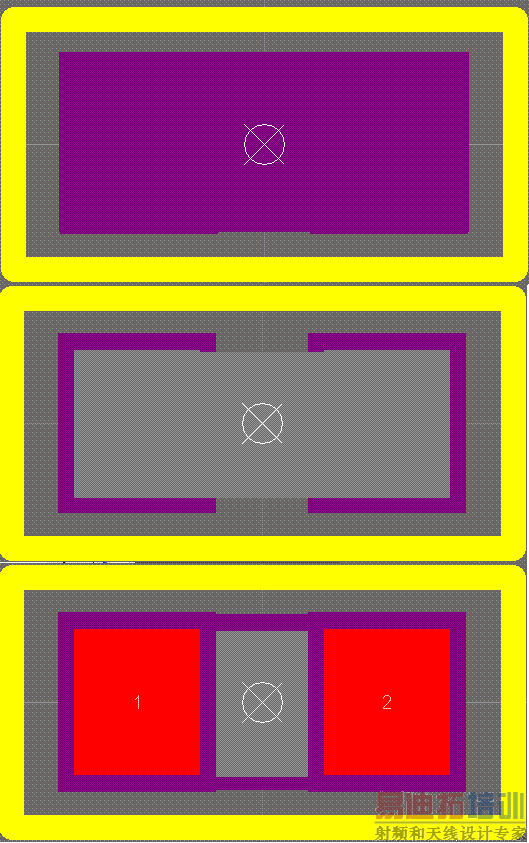

像上面这样在阻焊层和锡膏掩膜层开窗口,在印锡的时候就会有锡将两个焊盘连接起来,过回流焊后就短路了,
好的,谢谢!
