手机RF部分走线实物图片

录入:edatop.com    点击:

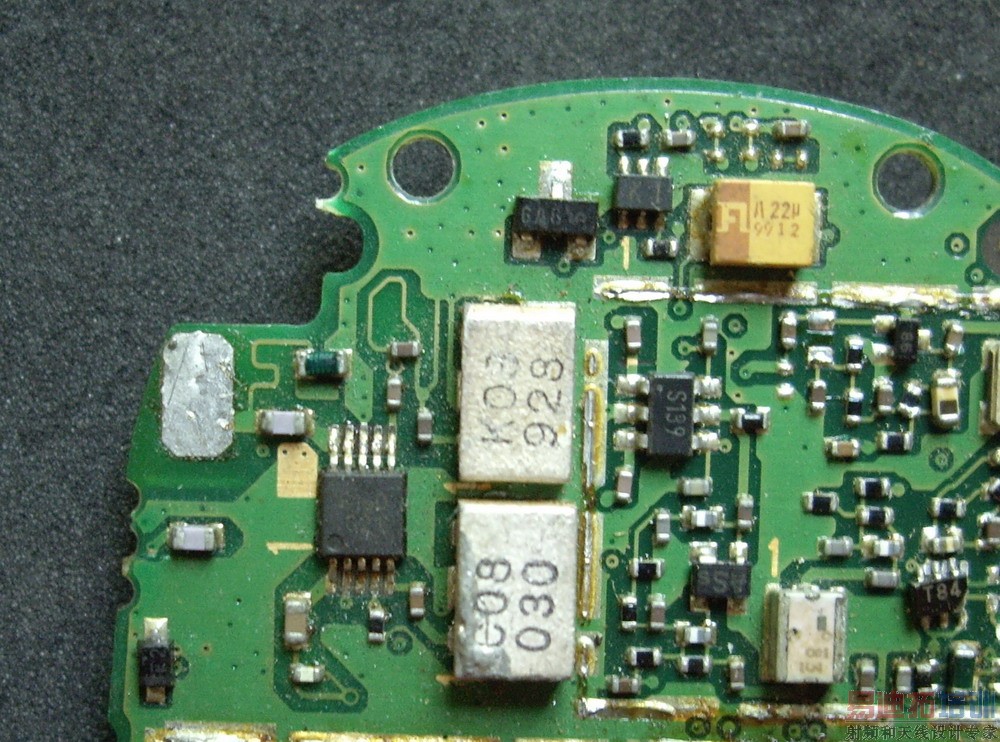

看看进口某品牌的局部RF表层走线,以前自己用的机子,那些绕线作何用?布微带线与带状线注意什么问题,有经验的大虾说说吧图1:是RF的ANT输入部分

图2:是RF的功放输出部分
