2+n+2的具体层叠是怎样的?

录入:edatop.com    点击:
比如6层板,我的设计是1-2,1-3,3-4,1-6,怎么有的厂家说能做,有的说没有这样的设计的,不知到常用的是如何设计的,第一次做二阶的板。有网友说他们公司是1-2,2-3,3-4,4-5,5-6这样的。请高手指点一下。

你的这个盲孔理论能做build up的工厂才能做,很贵,建议你优化一下改成1-3,4-6 的常规盲孔(非build up的工厂就可以制造),尽量优化避免没有必要的盲孔增加成本你的6L HDI 应该是1+1+2+1+1就是1-2,2-34-5,5-6 是对称结构,不容易翘曲

是改成指1-3,3-4,4-6层叠吗?1-2,2-34-5,5-6 和1-2,2-3,3-4,4-5,5-6有不一样吗?

基本是一样的,区别是 3-4是否要有盲孔? 总之就一个原则尽量精简盲埋孔的结构,要对称,尽量不交叉(如1-2,1-3,3-4就是交叉的,)你要是有钱去日本做,几乎没有不能做的

“八层二阶沉金手机主板
线宽/间距:4mil/4mil
盲孔:DRILL1-2DRILL1-3DRILL6-8DRILL7-8
埋孔:DRILL3-6
通孔:DRILL1-8”看到有人在卖手机板好像就是1-2,1-3,3-6,6-8,7-8



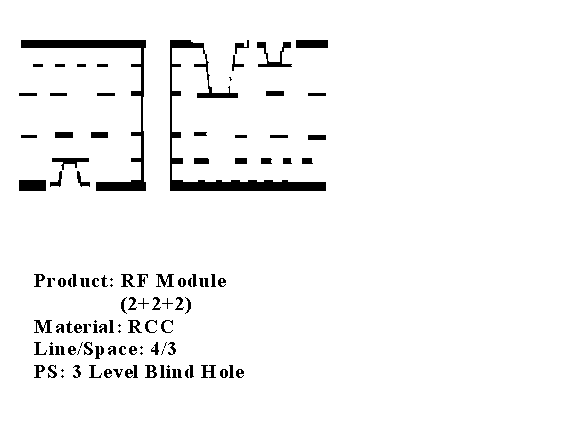

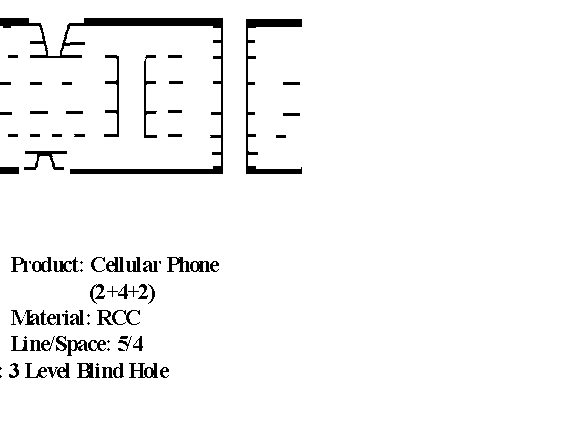

有更详细的资料吗?

资料

我也要资料
