1+1+N+1+1,和,2+N+2的区别

录入:edatop.com    点击:
这两种层叠方式加工时有区别吗?pcb设计是该选那一种?

区别不大

具体分别是怎么层叠的呢?

都是build up ,那要看你的盲孔如何设置的了1-2,2-3就是类似1+1+n

1-2,1-3类呢

学习中...



build up 的焊盘不都是叠在一起的,只要需要就可以在某个(外层)的焊盘与其相邻的层的焊盘build



这个是cad设计中的build 盲孔,每一次build都要在下边那层的焊盘(无孔的)上,build起来的

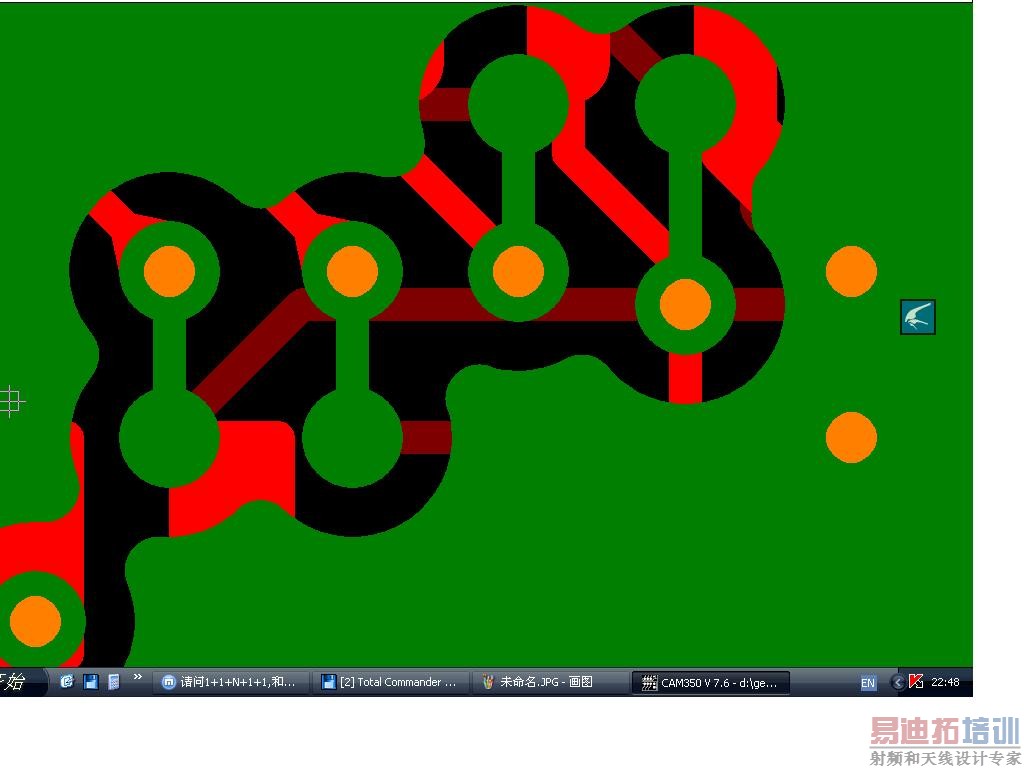

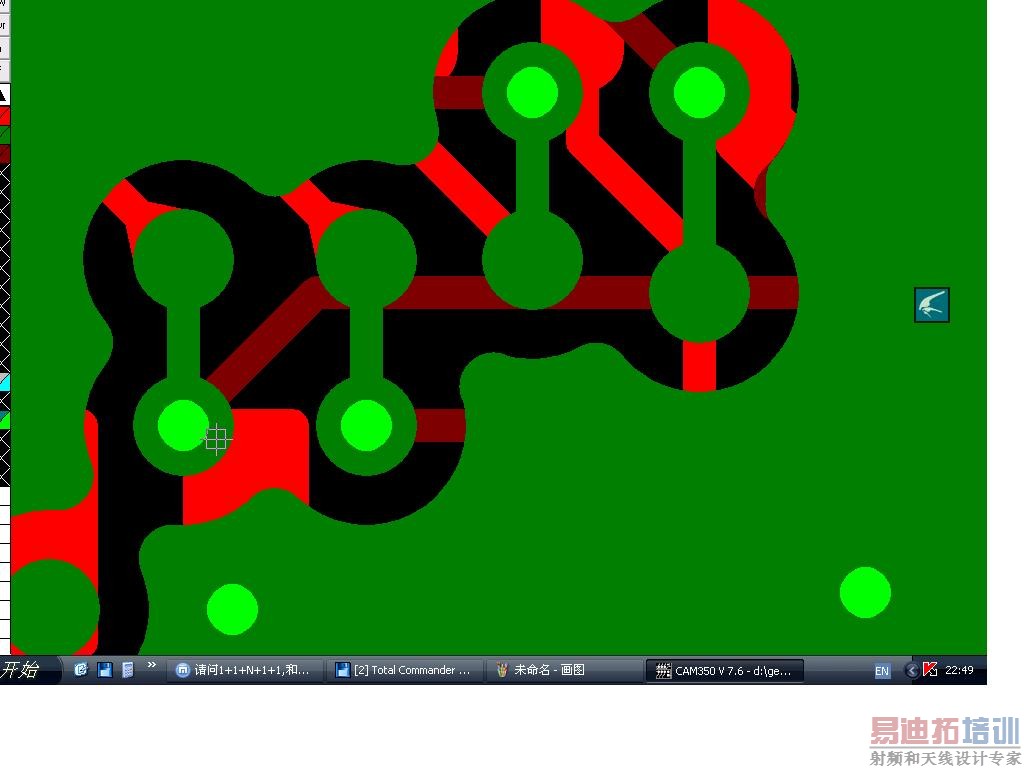

图1为1-2的盲孔,图2 为2-3的埋孔,最形象的解释就是象台阶一样的一层一层往上build
