遇到一个问题，
录入：edatop.com 点击：

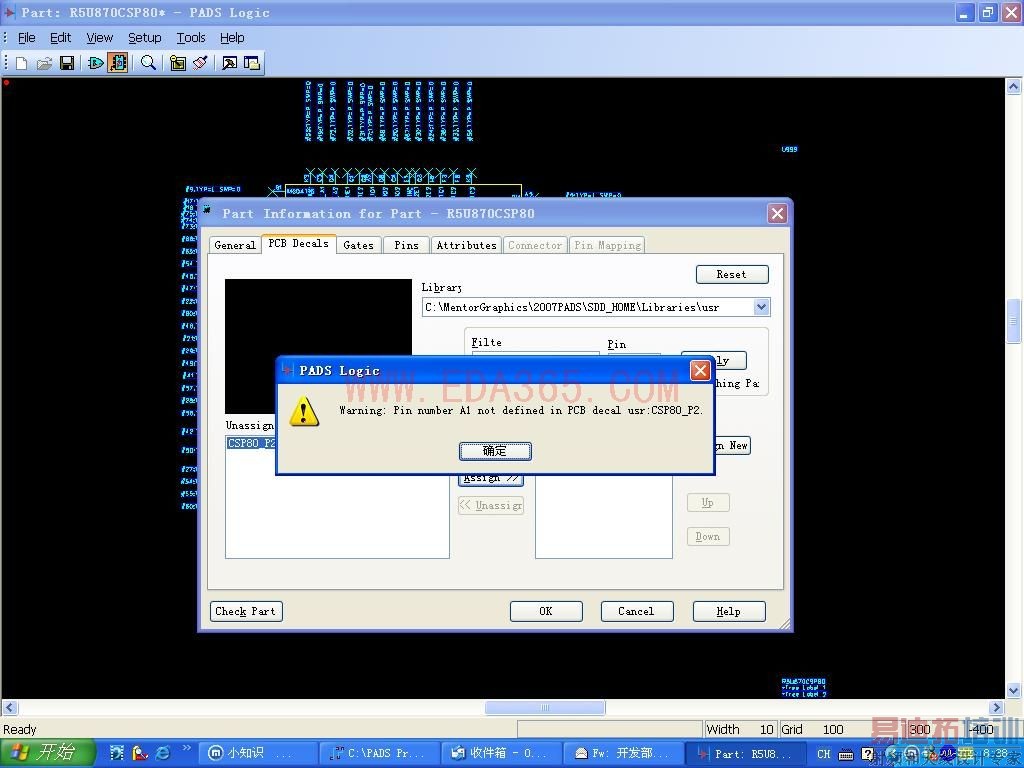

我做原理图ＣＡＥ封装时候，导入ＰＣＢ封装时候，出现了这样的警告，我对了ＰＣＢ封装 上面的ＰＩＮ脚的号和ＮＡＭＥ都是和我做的ＣＡＥ是相对应的．于是就忽略了这个警告，画ＳＣＨ时候并没有发现问题，但当我把这个元件导入ＰＣＢ时候，问题就出现了，原理图的这个元件，并没有出现，我反复的做了几次，还是这样， 很苦恼啊．．为什么呢

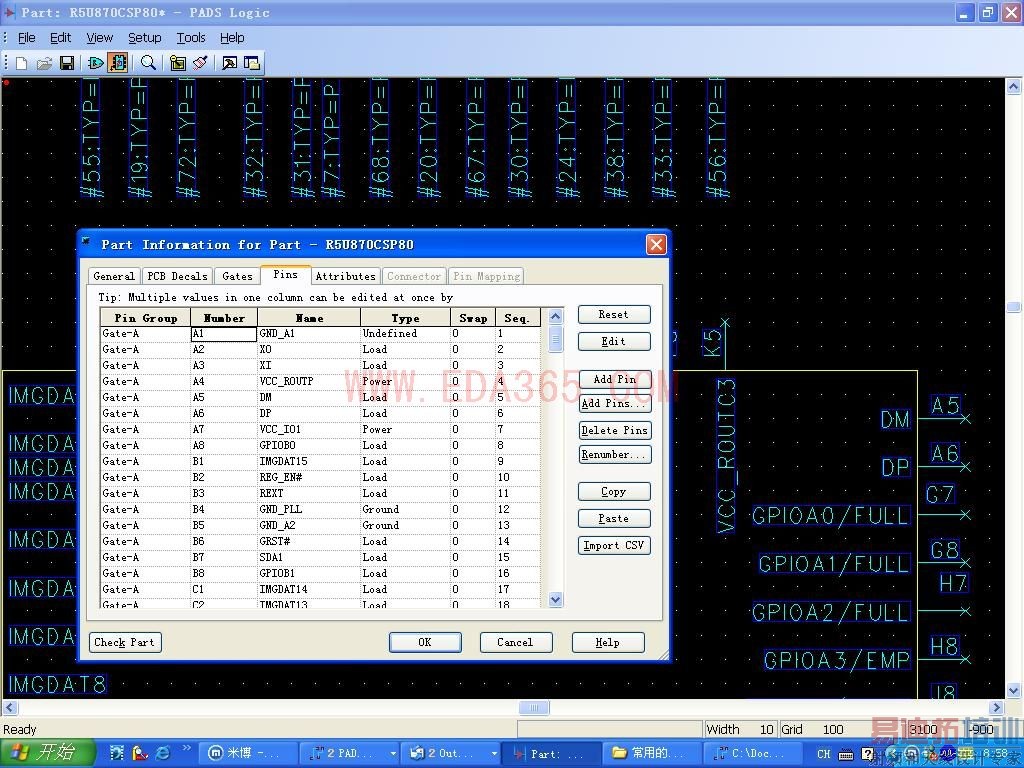

这个是 我做的所有ＰＩＮ脚的名字和类型 为什么它总说我not defined 每个脚我都名名了的
检查一下原理图，是不是你命名的方法不对呀？
是不是你的PCB命名和原理图命名不一样啊？
给你提点意见，以后你的问题有没有解决，回个话。相比之下你用的时间决对不会比我们多，这样大家才有提高，做事情要有始有终。没别的意思只是也想之知怎么解决的，什么原因？
同意楼上的说法，大家共同提高嘛！
恩 大家说的对呵呵
原因已经找到 我在原理图中的脚号命名是按Ａ０ Ａ１ Ａ２．．．（ＢＧＡ封装）
但是ＰＣＢ封装里 该封装的脚号是 １ ２ ３ ４．．．
我不知道为什么会这样，因为这个ＰＣＢ封装是我在同事发的摸板里下的，
我把原来库里的该封装删掉，然后再重新下次．编号就对应上了，就ＯＫ了
