救助：ESD放电元件如何做？
录入：edatop.com 点击：

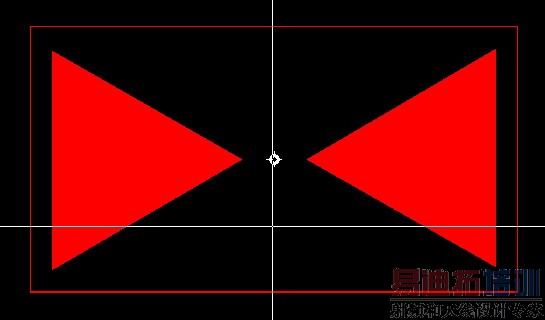

如上焊盘，如何能将焊盘的拐角做成尖地？用铜皮画出来地都是一个个小圆角，有点儿业余呀。谢谢同仁指点。
画出的铜皮再与焊盘结合（assoicate）起来就是尖的了
非常感谢能否细说一下，我试了试，不怎么会做。
在元件编辑器里面,首先放一个焊盘,然后再画一个三角的铜皮,先点击焊盘,再点右键选择Associate再点击铜就OK了.

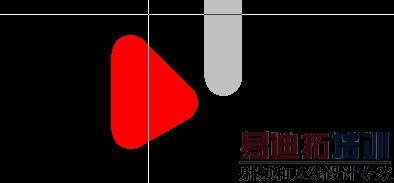

非常感谢有一点我不太明白，如何设置才能才将三角拐角处变为尖角，而不是一个小圆弧。谢谢。如下：
先放3个via，再P＋R将三点连起来，试试
非常感谢，已经做好。谢谢各位同仁帮忙。
