Via放到板框外面了

录入:edatop.com    点击:

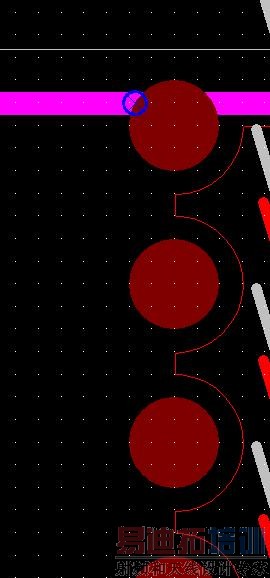

Via放到板框外面了,如图:

我就是要在这里打一排过孔,但是有一个有一半放在板子框外了。提示报错了。这样的错误没有关系吧?谢谢!

没有问题检查时也可把板外的项取消就不会报错了

最好不要这样你可以把VIA向下移一点或是交错打孔排成一排未必好

交错打孔?能画一个直观图出来?S型的样子吗?

可以将一排过孔作成元件封装的形式,再放置上去,不知是否可行?

有关系,这样不行。

像2楼说的,应该没有问题。不过还是像大家说的那样,把它挪进来得了。xfcy,不行的理由?假若我就是要打一个在板边框附件的3/4左右的圆弧孔呢?

那就放一个NPTH孔呗,就是螺丝孔类的干嘛一定放一个VIA孔,这样会有问题的另外,交错打孔有什么不懂的,就是乱打孔就行了,但不要打在板框上

谢谢楼上的MM!也就是说,打孔放置那种做好的通孔元件,不要放置Via。
