大家来帮忙分析下这幅图

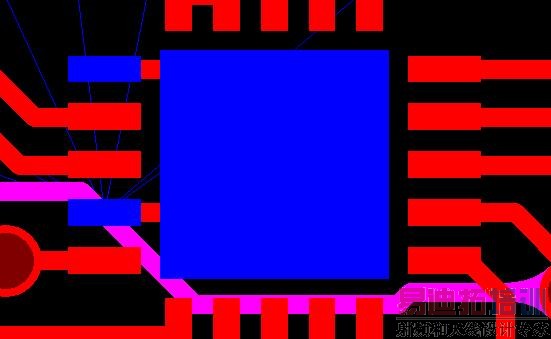

这幅图是在PADS LAYOUT中截取的，图中蓝色的焊盘表示地焊盘，图中的那个正方形贴片器件是CC1100，

这是我在敷铜之后出现的提示，therm.err如下：THERMAL RELIEF ERRORS REPORT -- 9.pcb -- Mon Nov 10 09:30:39 2008
Drilled pads with Nondrilled pads with
less than 50% thermal extensions less than 50% thermal extensionsReport of Thermal Spokes Generator.On Top:
U1.19 (138.58, -129.92) # = 0
U1.16 (138.58, -70.87) # = 0
C9.1 (468.01, -150) # = 1
C15.1 (-34.34, -38.3) # = 1

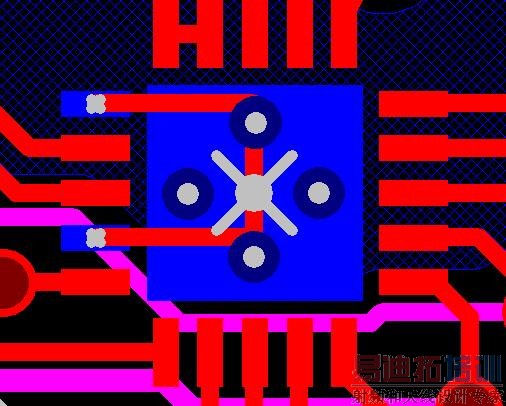

C12.1 (118.11, 125.49) # = 1Total Drilled pads: 0 Total Nondrilled pads: 5按照therm.err中的提示，看来是我的CC1100的16引脚何19引脚没有和地铜皮连接上，这让我疑惑不解。因为我在PADS ROUTER中布线的时候明明是把16和19引脚与21引脚连接上的！（21引脚即是图中那个最大的正方形蓝色焊盘）请看我在PADS ROUTER中的布线图：

从图上可以看出我的16引脚和19引脚是相连的，至于为什么没有和21引脚没有连接，我不太明白。可以看到16和19引脚之间还通过一条红色导线相连接，按照我的理解，因为21引脚（那个大的蓝色焊盘）本身就是地焊盘，16和19引脚本身也是接地引脚，所以16引脚和19引脚应该分别连接在21引脚上就可以了，不会出现那个红色的连线！而大家可以看到21引脚上本身已经打上了四个过孔来连接地铜皮，所以它们应该是与地铜皮连接在一起的！敷铜之后应该没有连接性错误啊！？这个到底是什么原因造成的呢？应该怎样解决呢？（我的做法是在PADS ROUTER中选定16引脚焊盘，然后右键fanout，但是没有任何反应！没有弹出任何提示！）

另外我比较奇怪的是在PADS ROUTER中21引脚焊盘上打的4个接地过孔在PADS LAYOUT中居然没显示！难道这4个过孔根本就不存在？！

therm.err是表层敷铜时出现的，和你的连接性是不相干的（你可以做ＤＲＣ连接性检查，这里应该不会报错的）．是因为间距等原因造成铜皮没有连接到pin上，（你看你的pin16,19并没有therm生成，）你也可以先把连线删掉在敷铜，这样就有可能敷上了，如果敷铜的效果不好在用连线，向你图中的连接方式已经达到连接的目的了

yoha同志为何这样说呢？！你说的我的PIN16和19引脚并没有生成焊盘，那是因为我在布线过程中把它们都连接到21引脚焊盘里去了，而21引脚焊盘上面有4个接地的过孔，它们连接到底层的铜皮啊！（我是这样理解的，铜不是导体吗？）不知道你是怎么处理GND网络的？我是在最后布完其他线后统一把GND网络连接到铜皮上的（任意两个GND焊盘我并不布线）

软件是死的兄弟，你这两个脚是地焊盘没错，连接上检查也没有错误，但是你铺地的时候因为有连线所以这个焊盘上就没有连接铜皮了，软件计算的时候只是看你这个焊盘上有没铜皮，没有就给你报错了。它的算法就那样。你再看看自动布线，基本都是先横着走，再竖着走，横着或者竖着走不通了然后再拐个弯或者打孔的，算法问题而已。

按照5楼的说法，我可以不管它了？
