Protel的库转到PADS Layout的惨状

录入:edatop.com    点击:

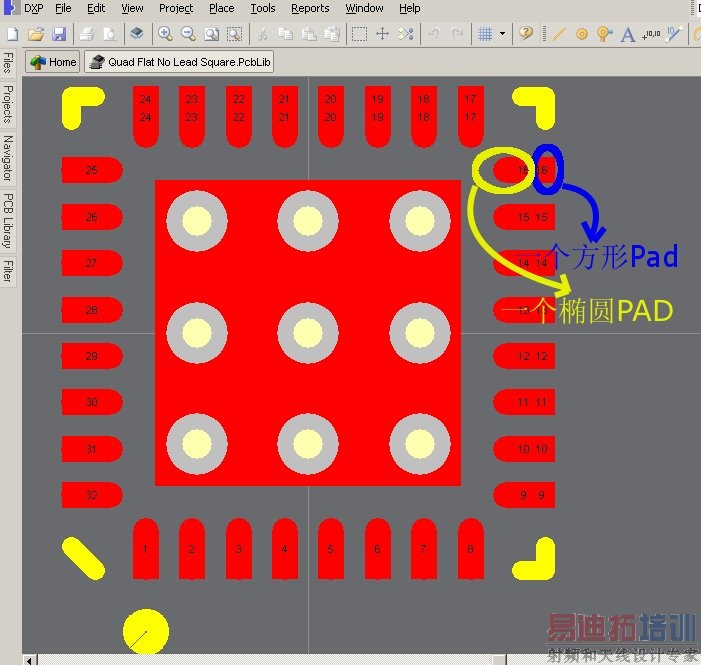

如图是Protel 2004 SP3中的库的样子, 一个物理上的Pad,用了一个椭圆的pad和一个方形的pad叠合而成,他们的管脚号都是16,如图所示。

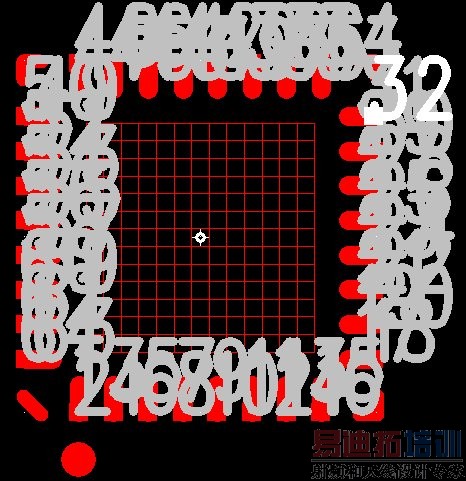

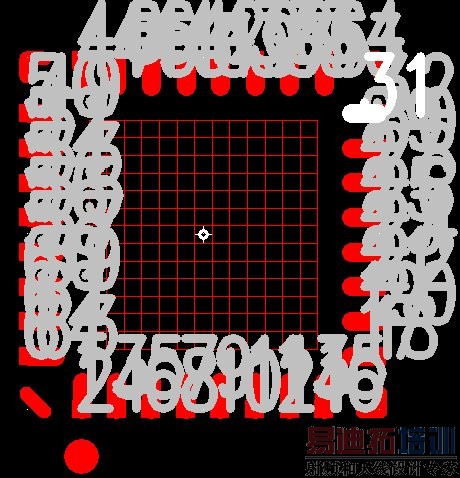

将这个库直接转换到PADS2005 SP2中的样子如下:


发现Pad的序号都变了!对应位置的椭圆的pad由16变成了31,而对应位置的方形的pad由16变成了32!请问:1,这样的转换,肯定不行吧?2,如何做?自己再去修改,把PADS中的类似的31,32序号都改成16?谢谢!

应该是将库文件进行转换再从转换好的库中调出来不知道你是否是这样做的 我这里有用过 不过没碰上你说过这种实践

我当然是“将库文件进行转换 再从转换好的库中调出来”,不然,我怎么能在PADS里面看见这个封装呢?呵呵。问题是转换后出现了大状况,如图所示。我觉得我的三张图片已经很有说明能力了,很能说明问题所在了。楼上的有时间给好好看看怎么处理,麻烦指点一下!另外,实在不行,可以考虑自己做个异性pad。我去搜索一下如何做异性的pad。刚才试了一试,我的办公电脑上怎么无法结合copper之类的元素……

不管怎么说,protel允许一个封装里面有两个相同的序号的pad的做法是值得争议的,比较随意,但是随意带来的结果就是不严谨,有时不注意的话就会出错。pads里是不允许有两个相同序号的pad的,所以楼主所提出的第二个问题是不可能实现的。pads里的做法就是做异形焊盘。不可能不行的。可以自己随便做一个试一下。

楼上的理解了我的意思。谢谢!我明白了!

修改后的样子:

xfcy,你给点建议啊。

由于PROTEL这种随意性,初画时觉得很容易学容易上手,但往往等板子做回来发现错了。后面就不用PROTEL,用PADS。PADS是严谨些,除非你的原理图错了,一般情况上做板都是一板成功。

谢谢楼上的swanherd
