会Orcad和powerpcb的朋友进来帮我一下
录入：edatop.com 点击：

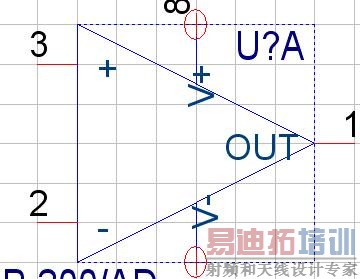

我用Orcad做原理图 有一个元件:

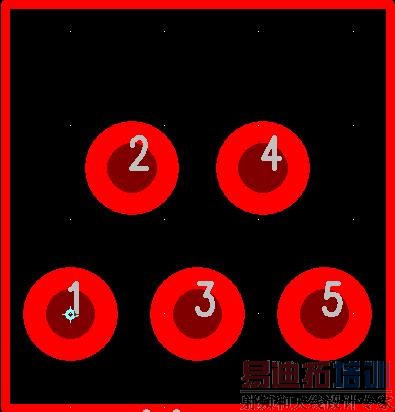

然后它的封装是
但是怎么调不到PCB里面呢? 是封装错误? 还是其他地方有问题希望高手能指点我一下 非常感激！
然后它的封装是
但是怎么调不到PCB里面呢? 是封装错误? 还是其他地方有问题希望高手能指点我一下 非常感激！
你是不是用ORACD做的原理图 PADS里做了DECAL.
名称要一致，
类型名称要一致
元件类型名称要一致
以上的全部错了，注意看零件的名称，这个运放的名称是U?A而不是U?，也就是说这是一个运放里的一部份。但是所选的元件里几个这样的逻辑单元，就要用edit part,进入零件编辑界面，在options菜单里的Package propertis里查看，Parts per Pkg里面的数就是一个零件所选含的逻辑单元数，可以通过view菜单里的Package进入管脚的分配，当然VDD和VSS是共用的。
谢谢你的解答！ 我换了一个独立的运放 还是不行. 能再帮我一下么?
Orcad在SPB16.0里有吗?
