PADS Layout中空露接地的PAD

录入:edatop.com    点击:

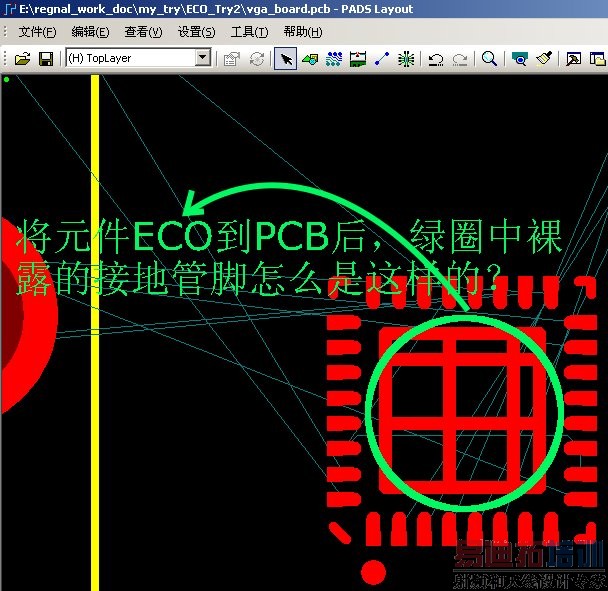

PADS Layout中一个元件封装空露接地的PAD,ECO到PCB中后的样子,如下图。怎么变成如下的样子了?是不是这样裸露接地的脚做成一个方形的PAD才好,不要用Copper来铺?谢谢!

铜的线宽比hatch grid小就会有这种情况。把它做成焊盘就可以了。

Drywell,是不是这样的pad都最好做成一个方形的pad,不能用Copper来充当Pad?谢谢!

都可以。做成pad的话会自动生成阻焊。做成coper的话则不会,而且copper会根据hatch grid及线宽的大小变化。一般来说,IC下方的PAD都是会接地的,推荐是做成PAD。

明白了,谢谢drywell
