元件无法翻面(已经解决)

录入：edatop.com 点击：

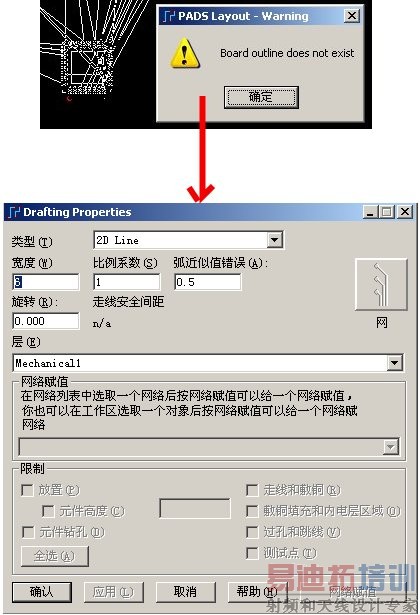

如下图，元件无法翻面，提示框中说没有板框，我发现在机械层有板框线啊，如下图红色箭头所指的机械层板框线的属性框。怎么了呢？谢谢！

已经解决。方法是：在上图的对话框中，在“类型”下拉框中选择“Board outline”，就有板框了。但是还是不能翻面，原来是DRC阻止了，直接命令“DRP”,再“Ctrl+F”,OK.不知是否是这样的操作。谢谢！
