有源并联稳压器与假负载

在线电压AC到低压DC的开关电源产品领域中，反激式是目前最流行的拓扑结构。这其中的一个主要原因是其独有的成本效益，只需向变压器次级添加额外的绕组即可提供多路输出电压。
通常，反馈来自对输出容差有最严格要求的输出端。然后，该输出端会定义所有其它次级绕组的每伏圈数。由于漏感效应的存在，输出端不能始终获得所需的输出电压交叉稳压，特别是在给定输出端因其它输出端满载而可能无负载或负载极轻的情况下更是如此。

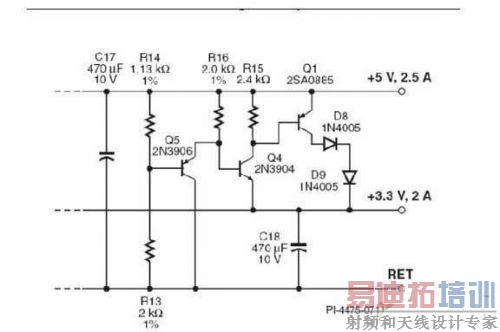

可以使用后级稳压器或假负载来防止输出端电压在此类情况下升高。然而，由于后级稳压器或假负载会造成成本增加和效率降低，因而它们缺乏足够的吸引力，特别是在近年来对多种消费类应用中的空载和/或待机输入功耗的法规要求越来越严格的情况下，这一设计开始受到冷落。图3中所示的有源并联稳压器不仅可以解决稳压问题，还能够最大限度地降低成本和效率影响。


该电路的工作方式如下：两个输出端都处于稳压范围时，电阻分压器R14和R13会偏置三极管Q5，进而使Q4和Q1保持在关断状态。在这样的工作条件下，流经Q5的电流便充当5V输出端很小的假负载。
5V输出端与3.3V输出端的标准差异为1.7V。当负载要求从3.3V输出端获得额外的电流，而从5V输出端输出的负载电流并未等量增加时，其输出电压与3.3V输出端的电压相比将会升高。由于电压差异约超过100 mV，Q5将偏置截止，从而导通Q4和Q1并允许电流从5V输出端流到3.3V输出端。该电流将降低5V输出端的电压，进而缩小两个输出端之间的电压差异。
Q1中的电流量由两个输出端的电压差异决定。因此，该电路可以使两个输出端均保持稳压，而不受其负载的影响，即使在3.3V输出端满载而5V输出端无负载这样最差的情况下，仍能保持稳压。设计中的Q5和Q4可以提供温度补偿，这是由于每个三极管中的VBE温度变化都可以彼此抵消。二极管D8和D9不是必需的器件，但可用于降低Q1中的功率耗散，从而无需在设计添加散热片。
该电路只对两个电压之间的相对差异作出反应，在满载和轻负载条件下基本不起作用。由于并联稳压器是从5V输出端连接到3.3V输出端，因此与接地的并联稳压器相比，该电路的有源耗散可以降低66%。其结果是在满载时保持高效率，从轻负载到无负载的功耗保持较低水平
