短路后可自动恢复的可调稳压电路

(1)电路说明

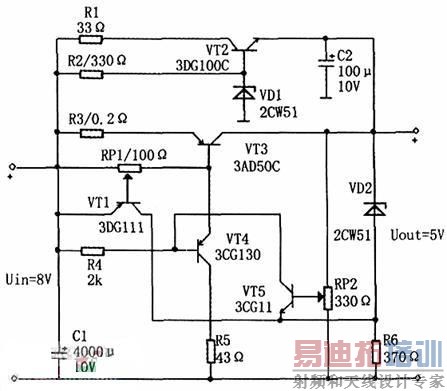

具有自动恢复功能的稳压器电路原理如下图所示。在负载出现短路故障时，输出电流不完全切断，即有一定的电流继续通过调整管，这个电流在故障消除以后能使稳压器自动地恢复工作。但是，由于β与温度关系甚大，在调整管不完全开路时，容易造成短路电流不稳定和引起调整管过载的危险。

在此稳压器中，短路电流由附加电路确定，实际上它与温度无关。由三极管VT1组成的相关电路保护电流免受过载，由三极管VT2组成的相关电路决定了短路电流的大小。

(2)工作原理

当输出电压增大时，三极管VT5基极偏压减小，其集电极电流减小，电压升高，从而引起三极管VT4基极电压升高，电流减小，其发射极（即调整管VT3基极）电压升高，电流减小，VT3管压降Uce3增大，这样就使输出电压降低，达到稳压的目的。输出电压可以通过调节电位器RP2加以改变。

当过载时，电阻R3上的压降增大，使调整管VT3基极偏压减小，从而引起保护管VT1微微导通，三极管VT5截止，稳压器过渡到限制负载电流的工作状态。调节电位器RP1，可以确定限流门限值。当过载进一步加大时，负载被切断。

自动恢复电路由三极管VT2环节决定。在短路状态下，该管饱和导通，通过它的电流受电阻R1限制。当负载短路故障消除后，出现使三极管VT5微微导通的电压，引起稳压器的启动。

三极管VT2基极电压预先由稳压二极管VD1给定小于5v的电平，这样当稳压器进入工作状态时，VT2截止，负载电流只通过调整管VT3。

(3)安装说明

安装时，为了改善输出电压的热稳定性，三极管VT5和稳压二极管VD2应保证有良好的热接触。例如，可以用环氧树脂将它们粘结在一起，但两者之间不能有电的联系。为了保证保护环节的热稳定性．三极管VT1和调整管VT3也应有良好的热接触，可以将它们安装在一块散热片上。
