正负100V共模高电压输入差动放大器

录入:edatop.com    点击:

电路的功能


众所周知,OP放大器的共模抑制比(CMRR)非常大。但是,如果共模电压高于电源电压,OP放大器就不能正常工作,通常当电源电压(VOO)为正负15V时,共模电压应在正负10V以内。

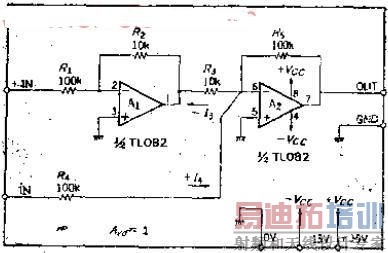

本电路中OP放大器反相工作,所以输入电阻和反馈电阻的比设定为10:1,可输入正负100V的共模电压。输入电阻为100K。

电路的工作原理
OP放大器反相放大电路可以作为衰减器使用。放大倍数A有如下的关系式:-A=R2/R1,取R1﹥R2,因放大倍数小于1。如果加大输入电阻R1的阻值,从原理上来讲,是可以输入无限大电压的, 但是若后级放大器的A=1,输入电压还是有一定限度的。

从正负IN输入,按1/10衰减,则衰减10倍,这很容易理解。当输入端分别输入正负100V共模电压时,A1输出端得到V的输出电压,流过R3的电流-3为-1MA。同时流过R4的电流+I4为+1MA,所以OP放大器A2没有流过电流。即输出电压等于零。因为电路中R4=R=100K,所以电压范围仍在正负10V以内。
