一种MID电源管理解决方案

录入：edatop.com 点击：

MID(mobile Internet Devices)是一种结合行动电话、数字相机与平板计算机的行动上网装置。AME的LDO、Step-Down DC/DC Converter可提供稳定的电源与高转换效率，并具有OCP、OTP保护设计，提高产品的稳定性与效能，让使用者能体验MID行动上网带来的便利与影音享受。

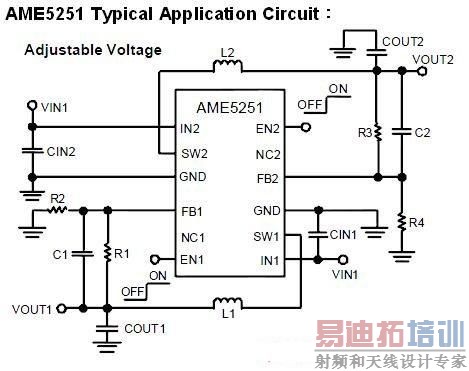

　　AME5251 Dual High-Efficiency Synchronous Step-Down DC-DC Converter

　　安茂微(AME)的AME5251,提供DFN-12A(3mm x 3mm x 0.75mm)包装，能同时提供2组电源与同时输出1A电流，可增加PCB Board 利用空间且高达1.5MHz的频率，无须外加二极管，95%高转换效率、0.6V Feedback电压、及柔性启动(soft start)之特性，而100% Duty cycle,让电源设计者有更大的操作范围，在低负载的情况下，使用PSM模式控制，达到高效能的设计，并可撘配低ESR之陶瓷电容器。

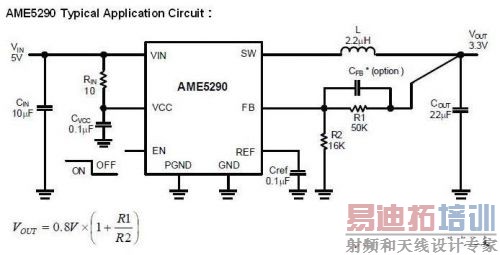

　　AME5290 3A, 1MHz, High-Efficiency Synchronous Step-Down DC/DC Converter

　　安茂微(AME)的AME5290,为同步降压DC/DC稳压器。无须外加二极管、95%高转换效率、0.8V Feedback电压、可由外部电阻设定频率，且高达1MHz的频率，亦有利于电感的选用及输出电压涟波的调整，有效缩小周边零件。提供SOP8/PP包装及3A输出电流。

　　Low Dropout Voltage Regulator

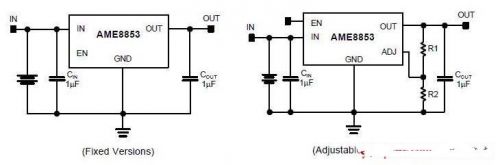

　　AME8853 High PSRR, Low Noise, 300mA CMOS Regulator

　　安茂微(AME)的AME8853,提供300mA的输出电流，提供SC70-5、SC70-4、SOT25、TSOT25A、SOT25、SOT23包装，具有300mV低压差、并可撘配低ESR之陶瓷电容器。

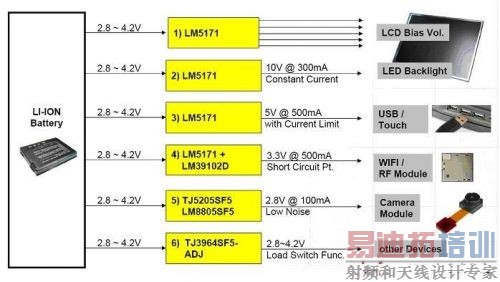

　　HTC Korea (韩商泰进)推出MID电源供应器解决方案：

[p]

　　一、MID产品使用锂电池及充电器两种电源。在锂电池模式，随着电池电源消耗，输出电压由充满

　　时4.2V至没电时3.3V(最低2.8V)，在电源转换需Range较大的Vin operating.MID产品另有

　　空间上的考虑，故内部零件有需求较少，HTC产品针对客户规格，提供其所需产品如LM5171Q

　　QFN Package,高度低于1mm以下。

　　二、目前许多解决为特制化IC,价格昂贵且资源较少，HTC产品在许多客户验证下，无论是成本、

　　效率及质量，皆受到客户肯定。目前所应用之产品皆有EV Board可提供客户测试、使用。

　　iDESYN(益力半导体) 推出iD9306 提供MID最佳电源管理解决方案

　　MID (Mobile internet Device) 行动因特网装置，是一个可以随时提供使用者利用Wi-Fi、蓝牙等行动通讯来上网的小型化计算机，让需要行动办公及随时想要享用在线影音服务者多了一个选择。由于MID的体积小型化及电池待命时间长的要求下，电源管理芯片就必需具备以下几个特点，第一是外部的组件小并且少，第二是大范围的负载变动下仍具有高转换效率，第三是具有独立控制致能(Enable)的功能，以达到不同电源的时序要求，第四是待机时的净秏电量小(Low Standby Current)。以下为益力半导体针对MID所提供之电源管理产品，其特色如下：

　　Low Dropout Linear Regulator:

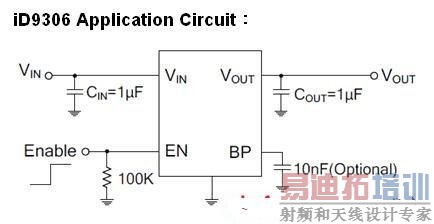

　　iD9306 Ultra-Low Noise Ultra-Fast 300mA LDO Regulator

　　在MID的应用中，因为需要多组的输出电压，使用多组高效率的DC-DC当大负载的主力电源再搭配多组的LDO,可使得电源设计上更有弹性也让整体的成本降低。iD9306提供了使用者由1.5V~3.3V的定电压输出，0.1μA极低的待机电流(Standby Current)，可使得电池的使用寿命更为延长，低压差的电压转换(Low Dropout)及独立致能功能(Enable)，让电源设计更具灵活度。使用具有Bypass功能的版本，PSRR可以到达70dB,更可以提供比DC-DC更好的噪声仰制能力，SC-70及SOT23的封装可有效的缩小体积

　　在其保护功能上，设计了过电流保护(Over Current Protection) ,短路过电流保护(ShotCircuit Protection)，过温度保护(Over Temperature Protection)。

　　PDC(信昌电子陶瓷) 推出被动组件解决方案：
