监视负电源电压阈值的精密电路设计方案

录入:edatop.com    点击:

      使用IC(MAX971),其中包括一个开漏比较器和参考电压精度1%,该电路监视负电源电压的大小,并提供了故障条件数字警告。监视多个负电压,使用MAX974,它包括四个比较器。
  一个简单而准确的电路(图1)监视负电源电压的大小。这种能力是在多铁路系统非常有用,特别是如果负轨作为一个砷化镓器件提供偏置电压精度。该集成电路(MAX971)包括一个开漏比较器和一个电压基准精度1%。其触发阈值是由外部电阻R4的值。为方便起见,所有其他的价值为1MΩ电阻的。

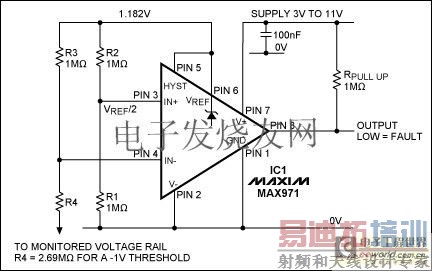

  图1。这个负电压监控器输出为低电平时,被监视的负电压以上(更负比)由R4设定的阈值。
  电阻R1和R2分的参考电压,提供一个比较的VREF / 2的触发点。 R3和R4样品的负电压,IC1的比较,为的跳变点电压样本。 R4的=为1MΩ+ 2(为1MΩ× VNEG/1.182V),其中VNEG是被监视(忽略减号)电压的大小。该电路输出低电平响应一个故障状态,也就是说,当低于设定的阈值电压下降幅度监测。以确保整体精度优于2%,所有的电阻有1%的偏差。
  为了监测不止一个负电压,选择MAX974,其中包括四开漏了精度1%的基准比较。饲料产量为R1和R2的所有比较,每增加一个监测电压R3/R4对,并计算每个R4的产量相应电压的跳变点。所有的开漏输出可以连接在一起
