板框问题

录入:edatop.com    点击:

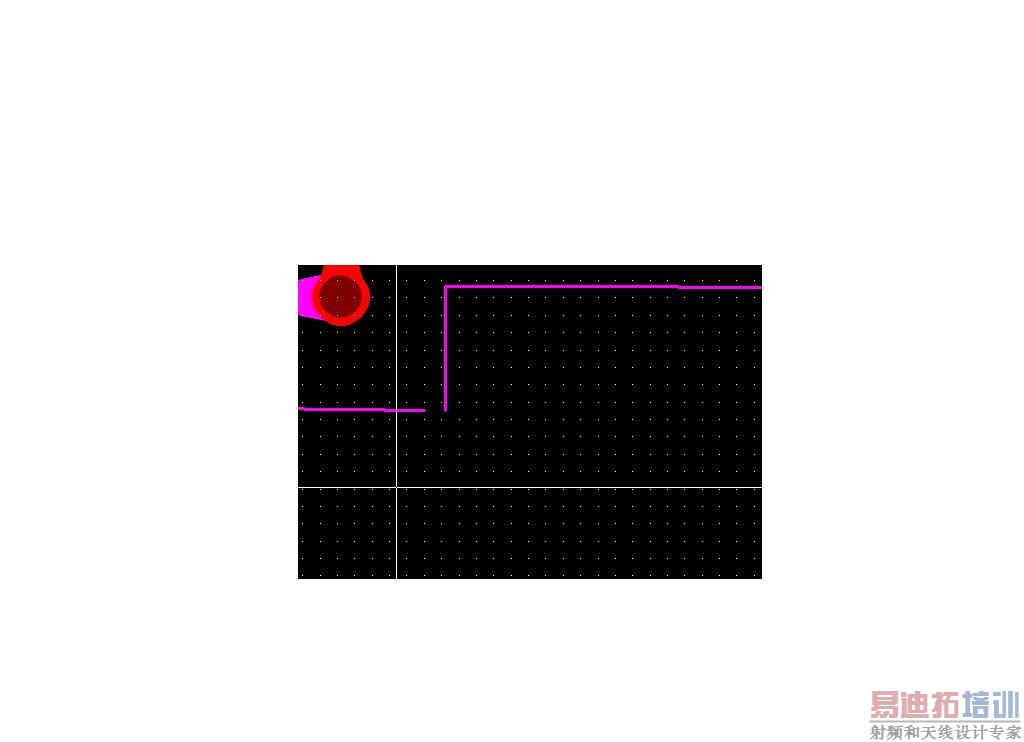

画板框的时候是连在一起的,但是现在看着没连好,坐标又是一样的,怎么回事呢?

你的不是板框,板框一定是封闭的。

我就是用board outline 画的,怎么会不是板框呢?

不用理它,视觉差异。

视觉差异???我看未必哦,还是检查哈吧

正常 鉴定完毕

软件设置问题

高人啊!佩服!就是画框都会有个性点.

各位兄弟要说的详细点呀,我画这个拐角时一边是AA,一边是AD,会不会跟这个有关系呢?但是其他拐角也有这样画的,但是没出现这个情况。

边框 设置成功后 应该是高亮的灰白色, 你画的没有闭合就没有成功,也可能是你画到keepout层 ,这层不是物理边框,是电气边界
