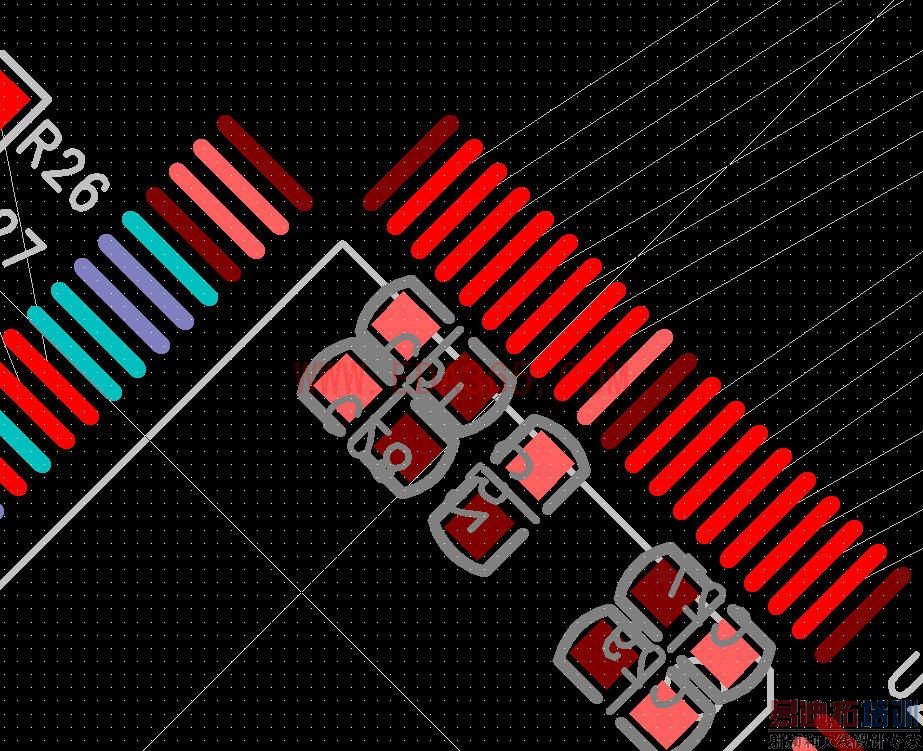

当器件45度放置的时候如何才能有效对齐？

后来想想45度还是太麻烦了
还是先转正了以后 调整好了再转成45度

兄弟你不是摆的很齐了吗？还要多齐啊？

还是不整齐的啊
只能手头约摸的放置，不精确
为了走线的时候直来直去
还得先转成0度调整好了 再转吧

不知道你有没试过这种方法？先它们摆好，然后结合起来，先中unions,在编缉它们

敲个４５．．．然后ok

不知道是不是你想要的

我与你的方法是完全的不一样 哈哈
因为我布局的时候是按照一个模组一个模组布局的
我是器件布置到一个区域完毕以后，将该部分锁定为一个组
然后点击组一起旋转为45
比你那个要方便的多了！你自己试试吧
就是选择器件以后点右键创建一个union
因为电路最终在堆积在一起
如果你想修改组的话 使用这个功能会比较方便
而且一旦你不打开组修改选择 就不能移动组里面的器件
这是非常有价值的操作哦
书上没怎介绍过
就是介绍也是懒得告诉咱具体细节

你的那个方法我也知道的
对单一独立的器件来说
那样修过方向比较方便的

先它们摆好，然后结合起来，先中unions,在编缉它们
我说的就是这个意思啊，没有说一个一个修改呀

不好意思 没看到那个词。

今天又学了一招 兄弟们多发点

应该是兄弟姐妹们
不仅仅包括男的啊

哥们你用的PADS哪个版本?

你是mm吗？
我用的是PADS2005SP2

meng版主是论坛里最认真、最勤学好问的一个，非常值得其他DX学习。

我用的SP1的
