布线检查中这个错误是什么意思
录入：edatop.com 点击：

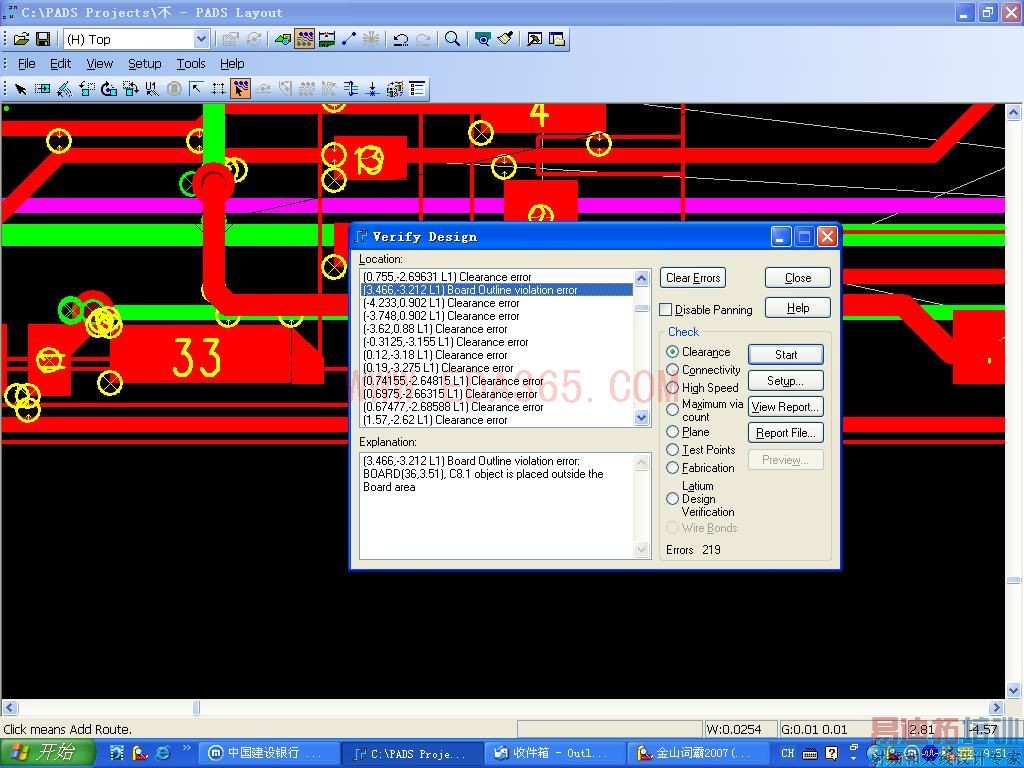

小弟已经快完成生平第一块扳．刚一检查 吓死人 哎 上面的英文提示不是很明白，希望大家指出来下
边框出错是个什么意思呢？
"边框出错"就是"边框出错"的意思啦！你抓图又的跟本看不到你的板框,实在是说不出来1 2 3其他是安全间距不够
应该市安全间距的设的问题你把安全间距设的大些 试试看
可我都是在给的框架里布的 啊

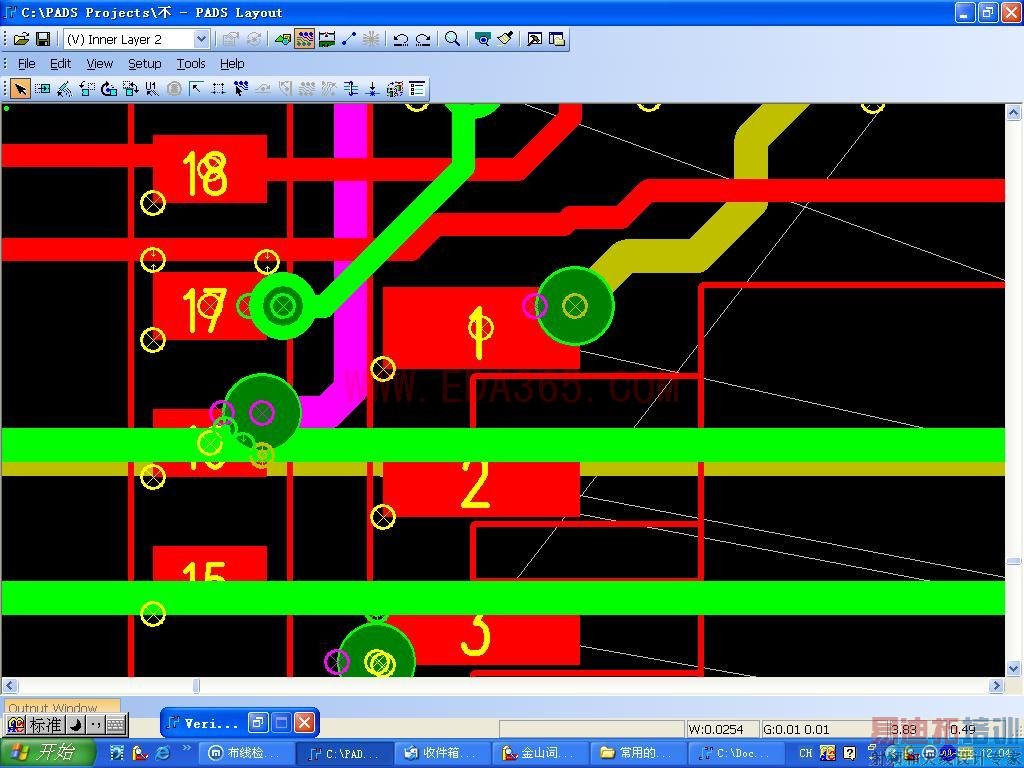

你把错误的地方抓个大图片上来
你的禁止布线区画在板框里了吧
发个
重抓！你的板框在哪里
你将安全间距拉大就可以了。就是线与孔、孔与焊盘、线与焊盘的间距拉大一，让他们有8 mil以上的间距。线与线的space尽量满足两倍线宽！
是的 就是按全间距的问题你调一下 会不会变成正确的走线 另外有些过孔打在焊盘上了
过孔打在焊盘上啦！
还有安全间距有问题！
过孔为什么不能打焊盘
