这种线是怎样画出来的

录入：edatop.com 点击：

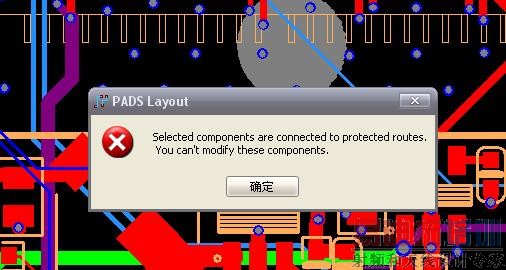

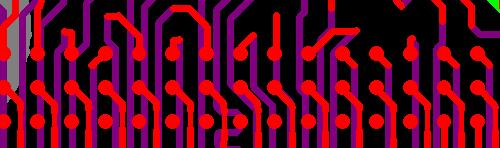

请教高手两个问题：1.图1中BGA中走出来的线在两焊盘中变细线是怎样画出来，有特殊的方法吗？2.图2中每次移动元件就弹出这个对话框，请问什么原因？谢谢！

扇出

1.通过改变线宽，再走线，就能走出这样的线来2.是说连接到这元件的走线有保护走线，所以不允许修改。如果要修改，先要取消保护走线。可以在设置-ROUTING-打勾 show protection 就可以看到那些是受保护的走线。

很靓的走线。

二楼怎样才能这扇出啊,麻烦说详细点,谢谢

PADS2007 Layout 中有详细描述！
