请高手赐教,PCB加工厂说我的板子有问题。帮我看看。

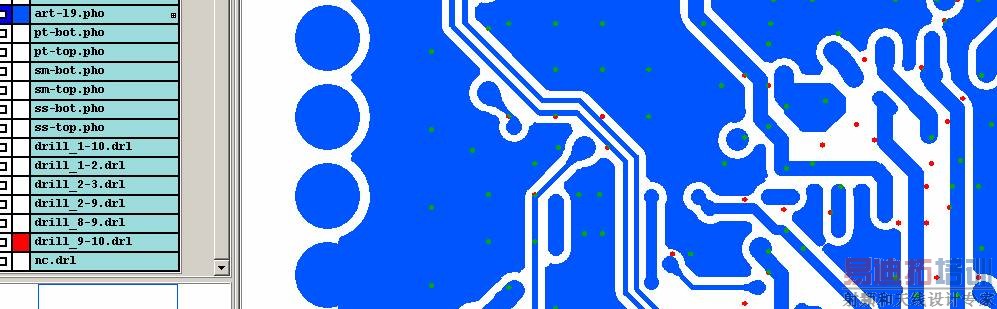

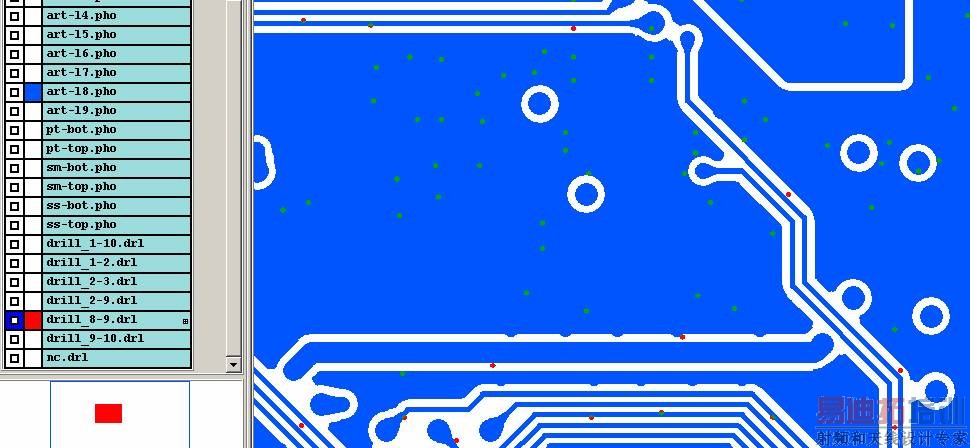

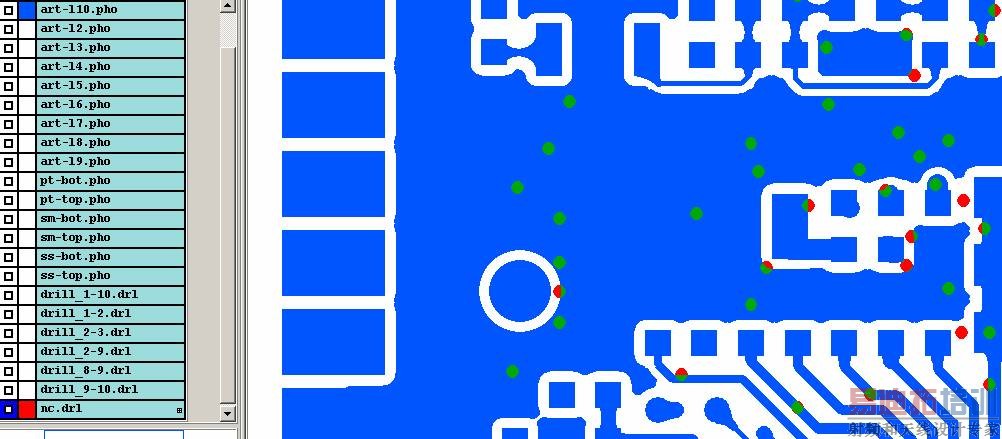

1.L8-L9钻孔与线路无法对应2.L9-L10钻孔与线路无法对应3.NC钻孔与外层线路无法对应我看了PCB没问题啊,高手指点一下,谢谢了!
1.L8-L9钻孔与线路无法对应2.L9-L10钻孔与线路无法对应3.NC钻孔与外层线路无法对应我看了PCB没问题啊,高手指点一下,谢谢了!
你这个是几阶盲埋孔的hdi板?吓人了,一般的板厂估计是没有这种制程的工艺哦,汗
不知道是怎么回事。
两阶的啊,我们做过不少哦.
很可能是位置没对准(对错位了),也可能是线路镜像了(翻了),或者是层名称编错了.
谢谢你,我在去检查看看
我检查了一下,只发现一个NC Drill的输出名搞错了,L3-8的搞成NC了,现在改了不知道还有没有问题啊。
